前提条件

このコントローラーを使用するには、Event Master Toolset がインストールされており、空いている ‘USB-A’ ポートがあるコンピュータが必要です。Event Master Toolset の設置方法の詳細については、Event Master Toolset の設置 を参照してください。

EC-50 の電源について

EC-50 には内部に電源アダプターが内蔵されています。この内部電源アダプターは、定格 230 V までの電源コンセントにのみ接続します。

接続方法

1. 電源ケーブルを壁のコンセントから電源ポート (参照 1) に差し込みます。



2. 電源スイッチ (参照 2) を‘オン’の位置に設定します。



   ‘宛先’ボタン間でライトが行き来します。

3. EC-50 (参照 3) の ‘USB-B’ ポートと、コンピュータの空き ‘USB-A’ ポートを、‘USB-B から　USB-A’ ケーブルで接続します。



   コンピュータとの接続が確立されると、点滅は止まります。

4. コンピュータの ‘DVI 出力’ポートと、EC-50 の ‘DVI-D’ ポート (参照 4) を DVI ケーブルで接続します。



   コンピュータのデスクトップ画面が、EC-50 のタッチディスプレイに表示されます。

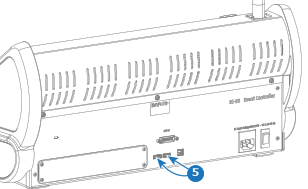

5. キーボードやマウスを、EC-50 の ‘USB-A’ ポートのいずれかに接続します (参照 5)。(オプションl)



6. 接続されたコンピュータで Event Master Toolset アプリケーションを実行します。

7. コントローラーのドライバーをインストールするよう促すメッセージは表示されますか？

   • 「はい」の場合は、ドライバーをインストールします。
   • 「いいえ」の場合は、それ以上の処置は必要ありません。
