場所

1. ナビゲーションサイドバー: Configuration (構成)
2. 左パネル: Comm Setup (通信設定)

EC-210 の通信設定について

EC-210 には、個別に構成可能なイーサネットポートが 2 つ搭載されています。これらの設定は、EC-210 が接続先のネットワークとどのように通信するかを決定します。ネットワークの接続方法の詳細については、EC-210 の接続 を参照してください。

設定方法

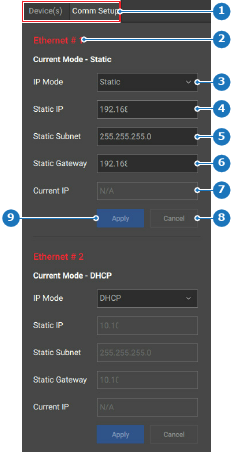

1. 目的のネットワークポートの IP Mode (IP モード) (参照 3) の横にあるドロップダウンから、目的の方式を選択します。



2. 選択されたモードは DHCP ですか？

   • 「はい」の場合は、Current IP (現在の IP) ラベル (参照 7、画像 8–17) にネットワークから IP アドレスが割り当てられるまでお待ちください。ステップ 4 に移動します。
   • 「いいえ」の場合は、次のステップに進みます。

3. 目的の静的 IP 構成を設定します。

   1. Static IP (静的 IP) (参照 4、画像 8–17) の後に EC-210 の IP アドレスを入力します。
   2. Static Subnet (静的サブネット) (参照 5、画像 8–17) の後に、目的の IP アドレスを含むサブネットマスクを入力します。
   3. Static Gateway (静的ゲートウェイ) (参照 6、画像 8–17) の後にデフォルトゲートウェイの IP アドレスを入力します。

4. Apply (適用) (参照 9、画像 8–17)をクリックします。

   ポートは、この構成を使用してネットワークに接続します。
