EC-210 연결에 대한 정보
EC-210은 작동을 위해 별도의 컴퓨터나 노트북이 필요하지 않습니다. Event Master Toolset은 컨트롤러에서 로컬로 실행됩니다.
4.12 EC-210 연결
연결 방법

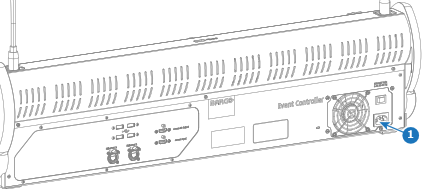

벽면 콘센트의 전원 케이블을 전원 포트(참조 1)에 연결합니다.

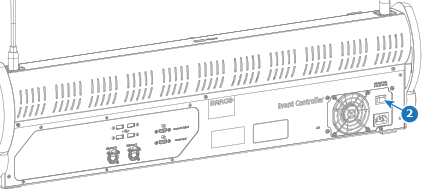

이미지 4–27 전원 스위치(참조 2)를 ‘켜짐’ 위치로 설정합니다.
이미지 4–28 ‘대상’ 버튼들 사이에서 광원이 왔다 갔다 합니다.

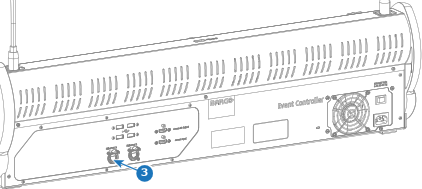

네트워크에서 이더넷 케이블을 ‘이더넷 1’ 포트(참조 3)에 연결합니다.
이미지 4–29 백업 네트워크 연결이 필요한가요?

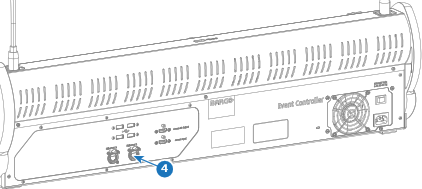

- 예이면, 두 번째 이더넷 케이블을 ‘이더넷 2’ 포트(참조 4)에 연결합니다. 다음 단계로 이동합니다.
- 아니요이면, 다음 단계로 이동합니다.
이미지 4–30 외부 디스플레이를 보조 스크린으로 반드시 사용해야 하나요?

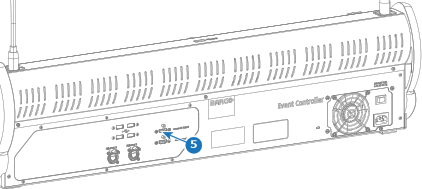

- 예이면, 디스플레이를 ‘스크린 #3 출력’ HDMI 포트(참조 5)에 연결합니다. 다음 단계로 이동합니다.
- 아니요이면, 다음 단계로 이동합니다.
이미지 4–31 EC-210의 내장 스크린 중 하나를 컴퓨터나 노트북의 확장 디스플레이로 사용해야 하나요?

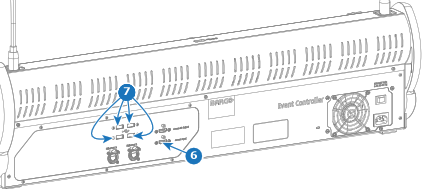

- 터치 기능이 있는 경우, 컴퓨터나 노트북을 ‘스크린 입력’ HDMI 포트(참조 6)와 사용 가능한 USB-A 포트(참조 7)에 연결합니다. 다음 단계로 이동합니다.
- 터치 기능이 없는 경우, 컴퓨터나 노트북을 ‘스크린 입력’ HDMI 포트(참조 6)에 연결합니다. 다음 단계로 이동합니다.
- 아니요이면, 다음 단계로 이동합니다.

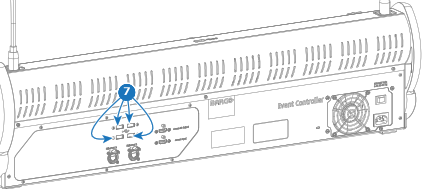

이미지 4–32 EC-210(참조 7)의 ‘USB-A’ 포트 중 하나에 키보드나 마우스를 연결합니다. (옵션)
이미지 4–33 - Event Master Toolset을 사용하여 연결된 네트워크 포트를 구성합니다. 자세한 정보는 “EC-210 통신 설정”의 내용을 참조하십시오.
- EC-210에서 실행되는 Event Master Toolset 소프트웨어를 사용하여 Encore3 또는 Encore3의 시뮬레이터에 연결합니다. 자세한 정보는 “시스템 생성”의 내용을 참조하십시오.
