위치
- 탐색 측면 바:
- 중앙 작업 창:
- 오른쪽 패널: >, 또는
8.10.7.5 스크린 대상 편집
편집 방법
다음 방법 중 하나를 사용하여 원하는 대상을 선택합니다:
- 중앙 작업 창의 지도 표시 영역(참조 3)에서 원하는 대상을 클릭합니다.
- 중앙 작업 창에서 원하는 출력 커넥터(참조 4)를 클릭합니다.
- 오른쪽 패널의 (참조 28) 또는 (참조 39)에서 원하는 대상을 선택합니다.
참고: 한 번에 하나의 옵션만 선택할 수 있습니다.
팁: 한 방법에서 선택한 내용은 다른 방법에도 자동으로 반영됩니다.
이미지 8–57 - 1
- 장치 세부정보
- 2
- 스크린 리소스 표시등
- 3
- 사용된/사용 가능한 리소스 매핑 개요
- 4
- Event Master 카드 커넥터 상태
- 5
- 젠록 연결 상태
- 6
- LTC 연결 상태(아직 지원되지 않음)
- 7
- Dante 오디오 연결 상태(아직 지원되지 않음)
- 8
- 전원 연결 상태
이미지 8–58 - 9
- 카테고리 선택
- 10
- 출력 선택
- 11
- 새 스크린 대상 버튼
- 12
- 스크린 대상 이름 입력 필드
- 13
- 출력 커넥터 해상도 드롭다운
- 14
- 수평 및 수직 픽셀 새로 고침 버튼
- 15
- 수직 투사 블렌드 영역
- 16
- 선택된 출력 삭제 버튼
- 17
- 추가 출력 생성 버튼
- 18
- 스크린 대상 출력 개요
- 19
- 취소 버튼
- 20
- 확인 버튼
- 21
- 출력 복사 버튼
- 22
- 수평 블렌드 영역
- 23
- 스크린 대상 수평 픽셀 입력 필드
- 24
- 스크린 대상 수직 픽셀 입력 필드
- 25
- 프로젝터 스크린 대상 유형
- 26
- LED 스크린 대상 유형
- 27
- 현재 선택 항목 이름
- 28
- 스크린 대상 목록
- 29
- 스크린 대상 삭제 버튼
이미지 8–59 - 9
- 카테고리 선택
- 10
- 출력 선택
- 30
- 새 보조 대상 버튼
- 31
- 보조 대상 이름 입력 필드
- 32
- 출력 커넥터 해상도 드롭다운
- 33
- 추가 출력 생성 버튼
- 34
- 보조 대상 출력 개요
- 35
- 취소 버튼
- 36
- 확인 버튼
- 37
- 선택된 출력 삭제 버튼
- 38
- 현재 선택 항목 이름
- 39
- 보조 대상 목록
- 40
- 보조 대상 삭제 버튼

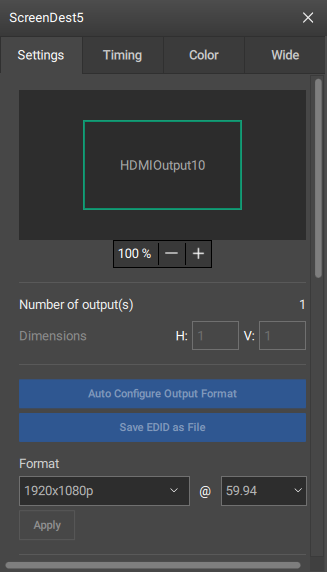

중앙 작업 영역에 세부정보 창이 나타납니다.
팝업 창에서 원하는 설정을 편집합니다.
참고: 일부 설정은 고급 지식을 필요로 합니다. 편집에 앞서 해당 환경에 대한 충분한 교육과 이해를 갖추도록 하십시오.팁: 이 팝업 창은 중앙 작업 영역 내 어디로든 이동할 수 있습니다.팁: 사용 가능한 스크린 출력 리소스가 충분하다면, 믹스 레이어의 수를 늘릴 수 있습니다. 자세한 정보는 “리소스”의 내용을 참조하십시오.
이미지 8–60 - 헤더에 있는 저장 아이콘(
)을 클릭합니다.
