8.18.1 네트워크 설정 관리
IP 주소에 대한 정보
IP 구성을 위한 두 가지 주요 방법이 있습니다:
- 고정 모드, Encore3에 사용자가 지정한 고정 IP 주소를 설정합니다.
- DHCP 모드, Encore3에서 연결된 네트워크의 DHCP 서버에 IP 주소를 요청하는 것을 의미합니다.
연결 표시등
Encore3는 ‘제어’ 포트에 연결된 모든 케이블의 신호 유효성과 속도를 자동으로 테스트합니다. 이 테스트 결과는 다음 상태 중 하나로 표시등에 나타납니다:
참고: 이 표시등은 연결된 케이블의 상태만을 나타냅니다. 다른 문제들로 인해 Encore3가 네트워크에 연결되지 않을 수 있습니다. 자세한 정보는 “Encore3의 비정상적인 동작 문제 해결”의 내용을 참조하십시오.
| 표시 | 속도(Mbps) | 설명 |
| 빨간색 | 0 | 감지된 연결 없음 |
| 녹색 | 0 - 1000 | 더 느린 연결 감지됨 |
| 녹색 | 1000+ | 더 빠른 연결 감지됨 |
구성 방법
- 목록에서 원하는 장치를 선택합니다.
(참조 1) 탭에서 (참조 2) 아래의 드롭다운 상자에서 원하는 모드를 선택합니다.
- DHCP의 경우, 4단계로 이동합니다.
- 고정인 경우, 다음 단계로 이동합니다.

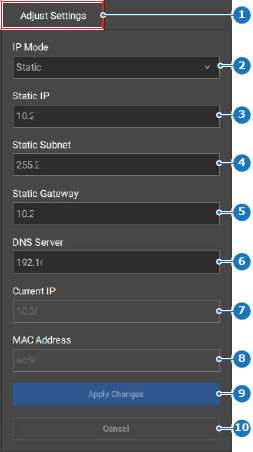

이미지 8–174 - 1
- 카테고리 선택
- 2
- IP 모드 드롭다운
- 3
- 고정 IP 주소 입력 필드
- 4
- 고정 서브넷 입력 필드
- 5
- 고정 기본 게이트웨이 입력 필드
- 6
- DNS 서버 입력 필드
- 7
- 현재 IP 라벨
- 8
- 장치 MAC 주소 라벨
- 9
- 적용 버튼
- 10
- 취소 버튼
- 필요한 네트워크 정보(참조 3~6, 이미지 8–174)를 입력합니다. 자세한 정보는 현지 IT 부서에 문의해 주십시오.
(참조 9, 이미지 8–174)를 클릭합니다.
참고: 새 IP 설정이 잘못되었거나 더 이상 동일 네트워크에 속하지 않는 경우, Event Master Toolset에서 해당 장치를 감지하거나 설정을 변경할 수 없게 됩니다. 그 외의 IP 주소 변경은 웹 페이지나 장치 본체의 전면 패널을 통해 수행해야 합니다.선택된 장치의 행은 새로운 IP 정보로 업데이트됩니다.
