8.10.6.1 시스템 기본 주파수

위치
  1. 탐색 측면 바: Configuration (구성)
  2. 중앙 작업 창: Detail View (세부정보 보기) 또는 System View (시스템 보기) 또는 Link Resources (링크 리소스)
시스템 기본 주파수에 대한 정보

시스템 기본 주파수는 장치가 어떤 클럭 펄스(Hz 장치)로 실행할지 결정합니다. 모든 장치의 기본 주파수를 동일한 Hz로 설정하는 것이 좋습니다. 이를 통해 신호를 통신하거나 처리할 때 프레임이나 간격이 최소화됩니다.

시스템 기본 주파수 및 젠록

젠록은 시스템의 기본 클럭 주파수를 사용하여 다른 장치들과의 동기화를 유지합니다. 젠록 출력은 항상 시스템 기본 클럭 주파수와 동일한 주파수를 따릅니다. 젠록에 대한 자세한 정보는 “젠록” 내용을 참조하십시오.

설정 방법

  1. 하단 패널이 보이지 않나요?

    • 예이면, 버거 메뉴()를 클릭합니다. 다음 단계로 이동합니다.
    • 아니요이면, 다음 단계로 이동합니다.

  2. System native rate(Hz) (시스템 기본 주파수)(참조 19) 뒤의 드롭다운 메뉴에서 원하는 시스템 기본 주파수를 선택합니다.

    팁: 젠록은 참조 클럭 속도가 시스템 기본 속도의 절반, 동일하거나 두 배일 때만 외부 클럭에 동기화될 수 있습니다.

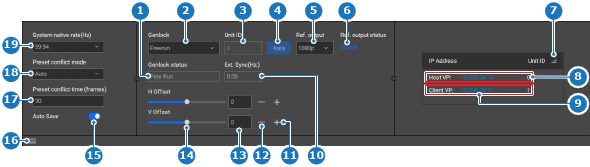

    이미지 8–29
    1
    현재 젠록 모드 라벨
    2
    젠록 모드 드롭다운
    3
    젠록 활성화 장치의 ID
    4
    젠록 설정 적용 버튼
    5
    젠록 참조 신호 출력 드롭다운
    6
    젠록 참조 출력의 현재 상태
    7
    장치 ID 정렬 버튼
    8
    호스트 장치 세부정보
    9
    클라이언트 장치 세부정보
    10
    외부 젠록 동기화 상태 라벨
    11
    오프셋 증가 버튼
    12
    오프셋 감소 버튼
    13
    오프셋 입력 필드
    14
    오프셋 슬라이더
    15
    자동 저장 토글
    16
    하단 패널 표시 또는 숨기기
    17
    프리셋 충돌 프레임 입력 필드
    18
    프리셋 충돌 모드 드롭다운
    19
    시스템 기본 속도 드롭다운
  3. 헤더에 있는 저장 아이콘()을 클릭합니다.
