4.11 EC-50 연결

전제 조건

이 컨트롤러를 사용하려면 Event Master Toolset이 설치되어 있고 사용 가능한 ‘USB-A’ 포트가 탑재된 컴퓨터가 필요합니다. Event Master Toolset 설치 방법에 대한 자세한 정보는 “Event Master Toolset 설치” 내용을 참조하십시오.

EC-50 전원에 대한 정보

EC-50에는 전원 어댑터가 내장되어 있습니다. 이 내장형 전원 어댑터는 최대 230V 정격의 전원 콘센트에만 연결해야 합니다.

연결 방법

  1. 벽면 콘센트의 전원 케이블을 전원 포트(참조 1)에 연결합니다.

    이미지 4–22

  2. 전원 스위치(참조 2)를 ‘켜짐’ 위치로 설정합니다.

    이미지 4–23

    ‘대상’ 버튼들 사이에서 광원이 왔다 갔다 합니다.

  3. EC-50(참조 3)의 ‘USB-B’ 포트에 연결된 ‘USB-B-USB-A’ 케이블을 컴퓨터의 사용 가능한 ‘USB-A’ 포트에 연결합니다.

    이미지 4–24

    컴퓨터와 연결되면 깜빡이던 불빛이 멈춥니다.

  4. 컴퓨터의 ‘DVI 출력’ 포트에 DVI 케이블을 연결하고, 이 케이블의 다른 한쪽 끝을 EC-50의 ‘DVI-D’ 포트(참조 4)에 연결합니다.

    이미지 4–25

    EC-50 터치 디스플레이에 컴퓨터의 바탕 화면이 표시됩니다.

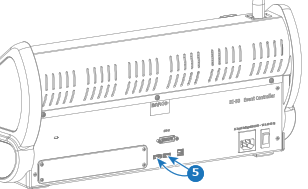

  5. EC-50(참조 5)의 ‘USB-A’ 포트 중 하나에 키보드나 마우스를 연결합니다. (옵션)

    이미지 4–26
  6. 연결된 컴퓨터에서 Event Master Toolset 애플리케이션을 실행합니다.

  7. 컨트롤러 드라이버를 설치하라는 메시지가 표시되나요?

    • 예이면, 드라이버를 설치합니다.
    • 아니요이면, 추가 작업이 필요하지 않습니다.
