关于连接 EC-210
EC-210 无需专用计算机或笔记本电脑即可运行。Event Master Toolset 是在控制器上本地运行的。
4.12 连接 EC-210
如何连接

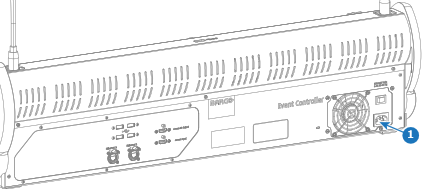

将电源线从墙壁插座插入电源端口（参考 1）。

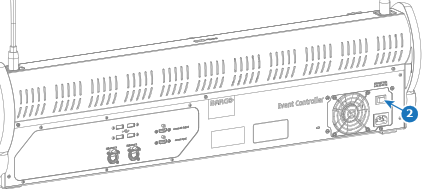

图像 4–27 将电源开关（参考 2）设置为‘开’的位置。
图像 4–28 一道光线在多个‘目标’按钮之间来回闪烁。

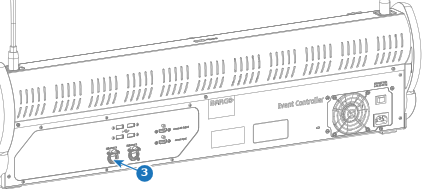

将网线从网络接口连接到‘以太网 1’ 端口（参考 3）。
图像 4–29 是否需要备用网络连接？

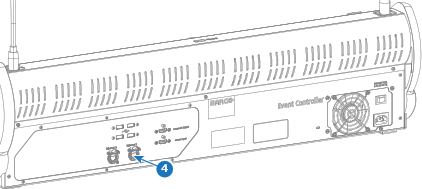

- 如果是，将第二根网线连接到‘以太网 2’ 端口（参考 4）。转到下一步。
- 如果否，转到下一步。
图像 4–30 必须使用外部显示器作为额外屏幕吗？

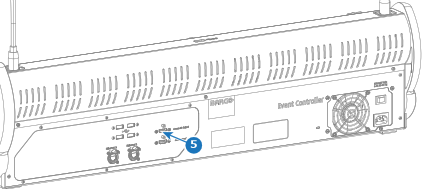

- 如果是，将显示器连接到‘屏幕 #3 的 HDMI 输出’端口（参考 5）。转到下一步。
- 如果否，转到下一步。

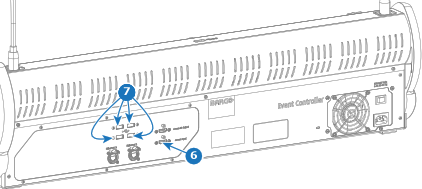

图像 4–31 EC-210 的内置屏幕之一必须用作计算机或笔记本电脑的扩展显示器吗？
- 如果是，并且支持支持触控功能，将计算机或笔记本电脑连接到‘屏幕的 HDMI 输入’端口（参考 6）以及任意空闲的 USB-A 端口（参考 7）。转到下一步。
- 如果是，但不支持触控功能，将计算机或笔记本电脑连接到‘屏幕的 HDMI 输入’端口（参考 6）。转到下一步。
- 如果否，转到下一步。

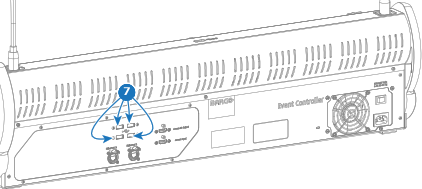

图像 4–32 将键盘和/或鼠标连接到 EC-210 的任意一个 ‘USB-A’ 端口（参考 7）。（可选）
图像 4–33 - 使用 Event Master Toolset 配置已连接的网络端口。有关更多信息，请参见“EC-210 通信设置”。
- 使用运行在 EC-210 上的 Event Master Toolset 软件，连接到 Encore3 或 Encore3 的模拟器。有关更多信息，请参见“系统创建”。
