4.10 連接 EC-30

前提條件

使用此控制器需要一部安裝了 Event Master Toolset 的電腦，而且有閒置的 ‘USB-A’ 埠可用。想深入瞭解如何安裝 Event Master Toolset，請參閱 “Event Master Toolset 安裝”。

關於 EC-30 電源

EC-30 隨附專用電源適配器。此電源適配器必須用來為 EC-30 供電。

圖片 4–18
1
轉接插頭
2
電源連接埠
如何連接

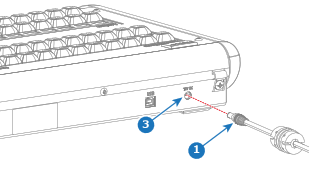

  1. 將轉接插頭（參考點 1）連接至 EC-30 電源連接埠（參考點 3）。

    圖片 4–19

  2. 將電源線從牆壁插座插入電源埠（參考點 2）。

    圖片 4–20

    之後會有一道光在‘目的地’按鈕之間來回閃爍。

  3. 將一條 ‘USB-B 對 USB-A’ 纜線，從 EC-30 的 ‘USB-B’ 埠（參考點 4）連接至電腦上閒置的 ‘USB-A’ 埠。

    圖片 4–21

    與電腦建立連線後，閃光便會停止。

  4. 在連接的電腦上執行 Event Master Toolset 應用程式。

  5. 系統是否提示您安裝控制器驅動程式？

    • 如果是，請安裝驅動程式。
    • 如果否，則無需採取進一步的行動。
