4.12 連接 EC-210

註： EC-210 需要 Event Master Toolset 10.1 或更高版本才能運作。
關於連接 EC-210

EC-210 無需專用的電腦或筆記型電腦就能運作。Event Master Toolset 是在控制器上本機執行。

如何連接

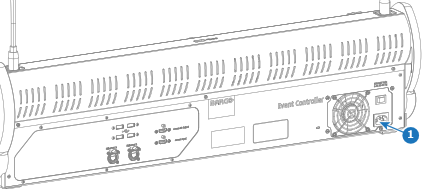

  1. 將電源線從牆壁插座插入電源埠（參考點 1）。

    圖片 4–27

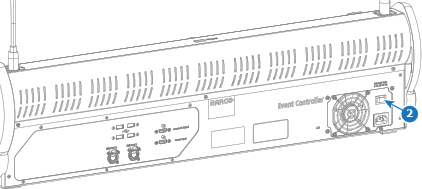

  2. 將電源開關（參考點 2）設於‘開啟’位置。

    圖片 4–28

    之後會有一道光在‘目的地’按鈕之間來回閃爍。

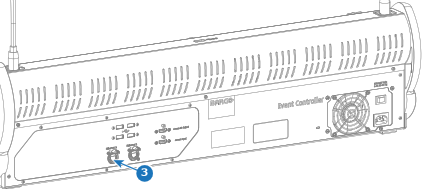

  3. 將一條乙太網路線從網路端連接至‘乙太網路 1’ 連接埠（參考點 3）。

    圖片 4–29

  4. 是否需要備援網路連線？

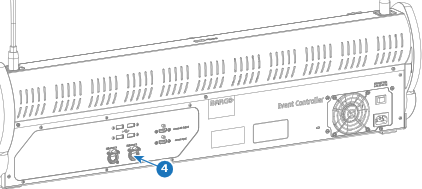

    • 若是，將第二條乙太網路線連接至‘乙太網路 2’ 連接埠（參考點 4）。進入下一步。
    • 若否，請進入下一步。
    圖片 4–30

  5. 是否必須使用外接顯示器作為擴充螢幕？

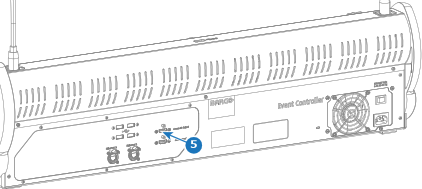

    • 若是，將顯示器連接至‘螢幕 #3 輸出’ HDMI 連接埠（參考點 5）。進入下一步。
    • 若否，請進入下一步。
    圖片 4–31

  6. 是否必須將 EC-210 其中一個內建螢幕，當作電腦或筆記型電腦的延伸顯示器？

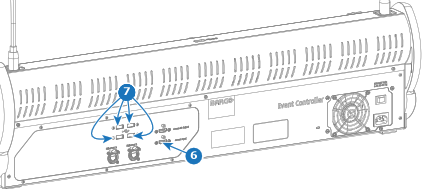

    • 若需要且包含觸控功能，請將該電腦或筆記型電腦連接至‘螢幕輸入’ HDMI 連接埠（參考點 6）以及任何可用的 USB-A 埠（參考點 7）。進入下一步。
    • 若需要但不含觸控功能，請將該電腦或筆記型電腦連接至‘螢幕輸入’ HDMI 連接埠（參考點 6）。進入下一步。
    • 若否，請進入下一步。
    圖片 4–32

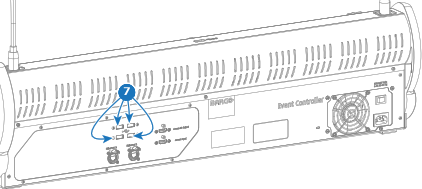

  7. 將鍵盤和/或滑鼠連接至 EC-210 任一 ‘USB-A’ 埠（參考點 7）。（選用）

    圖片 4–33
  8. 利用 Event Master Toolset 配置連接的網路埠。如需更多資訊，請參閱 “EC-210 通訊設定”。
  9. 利用 EC-210 上執行的 Event Master Toolset 軟體連線至 Encore3 或 Encore3 的模擬器。如需更多資訊，請參閱 “建立系統”。
