8.11.2 編輯 MVR 佈局

UMD
監視器下顯示 (UMD) 是一種用於 Event Master Toolset 的使用者介面元素。此元素包含附屬視窗的名稱以及背景顏色。UMD 疊加於視窗之上，並協助辨識該視窗應有的用途。UMD 通常只在軟體中顯示，而不會出現在影像上。不過，MVR 依預設會隨影像一同傳送 UMD。這有助於提供各個內容視窗的上下文。
位置
  1. 導覽側邊欄：MVR
  2. 左側面板：All Sources（所有來源）
  3. 右側面板：Setup（設定）、Windows（視窗）、Templates（範本）或 Presets（預設值）
範本佈局

系統已加入一些 MVR 佈局建議作為範本。這些範本會根據其名稱所指定的形狀，自動建立視窗網格。這些範本可以進一步修改，或直接作為最終佈局使用。

如何編輯

  1. 在中央工作視窗頂部面板中，核取您想選擇的 MVR 或是 View All（全部檢視）（參考點 1）。

    提示： 帶有淺灰色背景的選擇項目，會顯示在中央工作視窗內（參考點 2）。執行變更可能會連帶影響目前未顯示的 MVR。
    圖片 8–76
    1
    核取方塊
    2
    選擇項目的背景

  2. 從佈局下拉式選單（參考點 5）中，選擇您要修改的佈局。

    提示： 每個 MVR 最多可預備 10 個不同的佈局。
    提示： 依預設，layout1（佈局 1）會根據配置自動填入資料。若 layout1（佈局 1）被覆寫，自動填入功能將不再生效。
    圖片 8–77
    3
    單元 ID 下拉式選單（僅針對「全部檢視」）
    4
    MVR 下拉式選單（僅針對「全部檢視」）
    5
    佈局下拉式選單
    6
    中央工作區縮放下拉式選單

  3. 是否必須使用範本佈局？

    註： 這些範本將覆寫任何現有的佈局。
    • 若是，在右側面板的 Templates（範本）類別（參考點 7）底下，選擇您想要的網格佈局（參考點 9）。進入下一步。
    • 若否，請進入下一步。

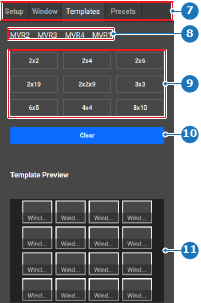

    圖片 8–78
    7
    選擇類別
    8
    受影響的 MVR
    9
    範本佈局選項
    10
    「清除佈局」按鈕
    11
    範本預覽影像

  4. 使用以下一種或多種方法為中央工作區新增視窗：

    • 從右側面板的 Presets（預設值）（參考點 7）底下叫用某個預設值（參考點 21）。有關建立預設值的詳細資訊，請參閱 “MVR 預設值”。
    • 將左側面板 All Sources（所有來源）（參考點 22）中任何目標來源拖放至中央工作面板。
    註： 視窗不得重疊。UMD 不被視為視窗的一部分。
    提示： 若您將左側面板中的某個來源，拖曳至已含有其他來源的視窗上，您從左側面板拖入的新來源將會覆蓋既有來源。
    提示： 若清單被隱藏，按一下箭頭 ()。
    圖片 8–79
    7
    選擇類別
    12
    「覆寫所選預設值」按鈕
    13
    「刪除所選預設值」按鈕
    14
    「將所有預設值鎖定或解鎖」按鈕
    15
    「將預設值鎖定或解鎖」按鈕
    16
    「重新命名預設值」輸入欄位
    17
    預設值 ID 輸入欄位
    18
    「儲存預設值」按鈕
    19
    「重新命名」核取方塊
    20
    「鎖定」核取方塊
    21
    「叫用預設值」按鈕

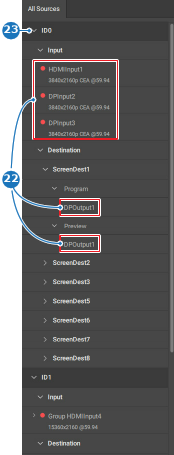

    圖片 8–80
    22
    可能的來源
    23
    「收合或展開」按鈕

  5. 使用以下一種或多種方法，調整視窗的位置、大小及名稱：

    • 在中央工作視窗按一下視窗邊緣（參考點 24）並進行拖曳以調整大小。
    • 在中央工作視窗按一下該視窗（參考點 25）並拖曳至想要的位置。
    • 使用右側面板 Window（視窗）類別（參考點 7）中的選項（參考點 ）來調整視窗。
    • 使用底部面板中的圖示（參考點 36 至 50）來對齊選擇的視窗。
    • 使用底部面板中的 Clear（清除）按鈕（參考點 51）移除不需要的視窗。
    • 在底部面板中顯示或隱藏 UMD（參考點 52）、Border（邊框）（參考點 53）及 AOI Marker（AOI 標記）（參考點 54）。
    註： 視窗不得重疊。UMD 不被視為視窗的一部分。
    提示： 提供能清楚反映預期用途的名稱。
    提示： 使用底部面板可隱藏 MVR 上的邊框、AOI（關注區）標記和 UMD（螢幕下顯示）標籤。這些仍會顯示於軟體中。
    圖片 8–81
    24
    由此處調整視窗大小
    25
    由此處拖曳視窗

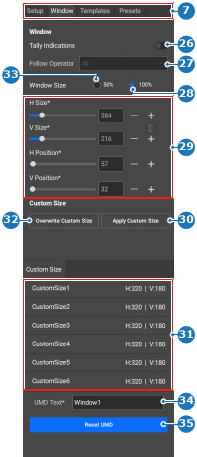

    圖片 8–82
    7
    選擇類別
    26
    Tally 指示燈切換按鈕
    27
    Tally 燈操作員下拉式選單
    28
    「100% 視窗大小」選項按鈕
    29
    「自訂視窗大小與位置」區段
    30
    「套用所選自訂大小」按鈕
    31
    「儲存的自訂大小」清單
    32
    覆寫所選自訂大小
    33
    「50% 視窗大小」選項按鈕
    34
    UMD 文字輸入欄位
    35
    「重設 UMD」按鈕
    圖片 8–83
    36
    選擇向左對齊
    37
    選擇垂直居中對齊
    38
    選擇向右對齊
    39
    選擇頂部對齊
    40
    選擇水平居中對齊
    41
    選擇底部對齊
    42
    選擇水平分佈
    43
    選擇垂直分佈
    44
    對齊至右側 MVR 邊框
    45
    對齊至底部 MVR 邊框
    46
    對齊至 MVR 的中心
    47
    對齊至 MVR 的垂直中心
    48
    對齊至 MVR 的水平中心
    49
    對齊至 MVR 頂部邊框
    50
    對齊至 MVR 左側邊框
    51
    移除選擇項目
    52
    「切換 UMD」按鈕
    53
    「切換邊框」按鈕
    54
    「切換 AOI 標記」按鈕
    55
    「將視窗調整為來源的大小」按鈕
    56
    「選擇所有視窗」按鈕
    57
    「取消選擇所有視窗」按鈕
    58
    「複製佈局」按鈕
  6. 按一下標頭中的儲存圖示 ()。
