Sobre a fixação dos cabos

A placa de montagem tem 10 recortes para gerenciamento de cabos. Esses recortes ajudam a garantir que os cabos permaneçam no lugar, independentemente da orientação. Podem ser usados anéis de borracha adicionais para ajudar a manter os cabos menores seguros nesses recortes.

Pré-requisitos

A Base Unit deve estar instalada na placa de montagem antes de os cabos poderem ser fixados. Para obter mais informações, consulte “Fixação da Base Unit usando a placa de montagem”.

Ferramentas necessárias

Chave de fendas PH2 Phillips

Peças necessárias

Anéis de borracha

Como fixar

1. Solte os dois parafusos (referência 2) que fixam a tampa do fio no lugar. Use uma chave de fendas Phillips PH2.

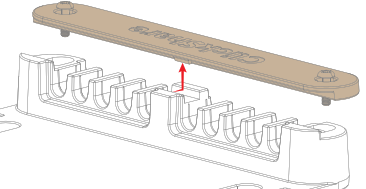

2. Deslize a tampa do fio sobre as aberturas, conforme ilustrado.



3. Conecte os cabos desejados à Base Unit. Para obter mais informações, consulte “Estabelecimento de conexão do hardware”.

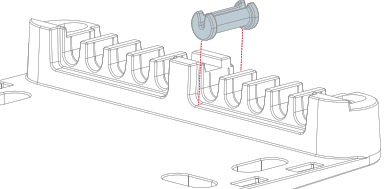

4. Instale um anel de borracha em cada cabo de acordo com o diâmetro. (opcional)

   • O cabo tem entre 1,8 mm e 2,9 mm de diâmetro. Use os brancos
   • O cabo tem entre 3,0 mm e 4,2 mm de diâmetro. Use os cinzas
   • O cabo tem entre 4,3 mm e 5,2 mm de diâmetro. Use os pretos
   • O cabo tem entre 5,3 mm e 6,0 mm de diâmetro. Use os vermelhos

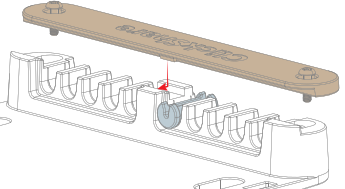

5. Insira cada cabo e cada cabo com um anel de borracha em uma abertura, conforme ilustrado.



6. Deslize a tampa do fio sobre as aberturas, conforme ilustrado.

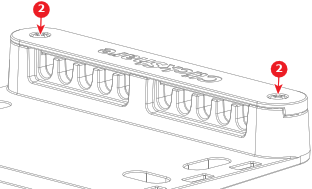

7. Aperte os dois parafusos (referência 2) para fixar a tampa do fio. Use uma chave de fendas Phillips PH2.
