Sobre a placa de montagem

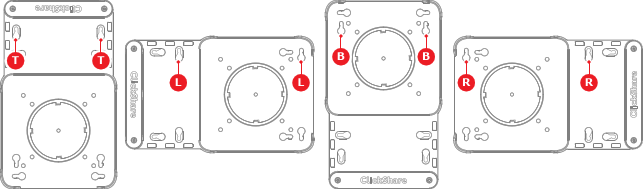

A placa de montagem é um acessório opcional. Mantém fixa tanto a Base Unit, como a respectiva fiação conectada. A placa de montagem pode ser orientada nas direções dos quatro pontos cardeais, dependendo do par de orifícios em forma de chave escolhido. Cada orientação segue o mesmo procedimento geral.

Sobre os locais de instalação

É possível instalar a Base Unit usando a base de montagem das seguintes formas:

Dica: A Base Unit pesa: 720 g.

• Na mesa
• Na parede
• No teto

Peças necessárias

• 2x parafusos M4x25,4
• Placa de montagem

Como instalar

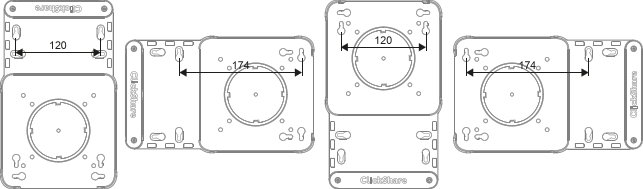

1. A placa de montagem será instalada na horizontal ou na vertical?

   • Se estiver na horizontal, preveja dois orifícios espaçados em 174 mm.
   • Se estiver na vertical, preveja dois orifícios espaçados em 120 mm.



2. Insira dois parafusos M4, cada um com, pelo menos, 25,4 mm de comprimento, nos orifícios preparados.

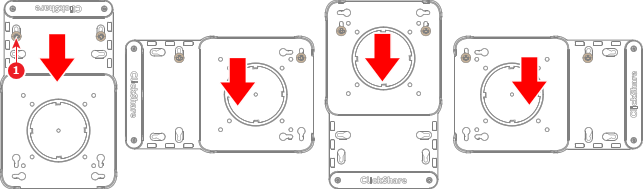

3. Deslize as chaves escolhidas da placa de montagem sobre os dois parafusos preparados (referência 1) para bloquear as chaves.



   Dica: Aperte os parafusos preparados se não for necessário um acesso fácil à placa de montagem.



4. Fixe a placa de montagem com parafusos adicionais, se necessário. (opcional)

5. Posicione as ranhuras na parte inferior da Base Unit na placa de montagem conforme ilustrado.



   Observação: Certifique-se de que as portas na parte traseira da Base Unit estejam voltadas para a extensão da placa de montagem.



6. Rode a Base Unit no sentido horário.



7. Fixe os cabos na placa de montagem. Para obter mais informações, consulte “Fixação dos cabos na placa de montagem”.
