Sobre a base redonda

Uma base redonda é incluída na caixa de cada Control Panel. Esta base redonda fornece suporte adicional ao Control Panel enquanto estiver posicionada na vertical. Foi adicionado um anel de borracha na parte inferior para minimizar os danos à superfície.

Pré-requisitos

Deve ser conectado um cabo ‘USB-C’ ao Control Panel. Para obter mais informações, consulte “Conexão do cabo USB”.

Ferramentas necessárias

Chave de fendas PH2 Phillips

Peças necessárias

• 2x parafusos M3x12
• Base redonda

Como instalar

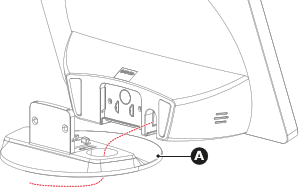

1. Passe o cabo ‘USB-C’ pelo recorte da base redonda (referência A), conforme ilustrado.

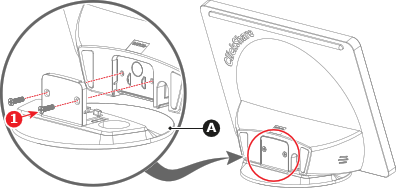

2. Fixe a base redonda (referência A) ao Control Panel com dois parafusos M3 (referência 1). Use uma chave de fendas Phillips PH2.



3. Posicione o Control Panel no local desejado.
4. Conecte o Control Panel à Base Unit. Para obter mais informações, consulte “Conexão com o Control Panel”.
