Sobre a conexão do Control Panel

O Control Panel tem uma porta ‘USB-C’. Esta porta vai alimentar e transferir dados entre a Base Unit e o Control Panel usando o protocolo do modo DisplayPort Alt. Por predefinição, o Control Panel possui um cabo ‘USB-C’ incluído que suporta o modo DisplayPort Alt.

Sobre o cabo Barco

O cabo ‘USB-C’ direcional de 10 m da Barco possui um lado da ‘Tela’ e um lado da ‘Fonte’. O lado da ‘Tela’ deve estar sempre conectado ao Control Panel. Se o lado da ‘Fonte’ estiver conectado ao Control Panel, não será possível estabelecer nenhuma conexão.

Esse cabo usa fibras ópticas para garantir uma largura de banda de dados e recursos de transferência de energia suficientes. Evite passar o cabo por dobras acentuadas para proteger os componentes internos da fibra.

Ferramentas necessárias

Chave de fendas PH1 Phillips

Como conectar

1. Coloque o Control Panel deitado sobre a parte de trás.



   Cuidado: Não coloque o Control Panel na sua tela.

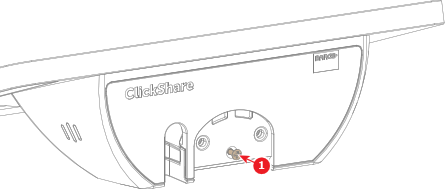

2. Solte o parafuso inferior (referência 1). Use uma chave de fendas Phillips PH1.

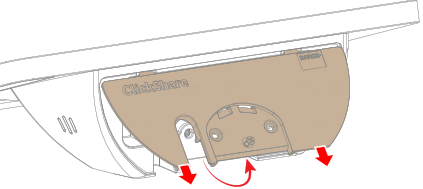

3. Remova a tampa inferior conforme ilustrado.



4. Qual cabo ‘USB-C’ será usado?

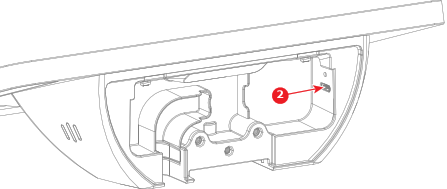

   • Para cabos ‘USB-C’ da Barco, conecte o lado da ‘Tela’ do cabo à porta ‘USB-C’ (referência 2). (preferencial)
   • Para outros cabos ‘USB-C’, conecte o cabo ‘USB-C’ à porta ‘USB-C’ (referência 2).

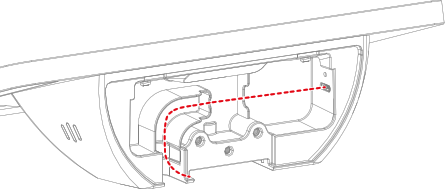

5. Passe o cabo conforme ilustrado.

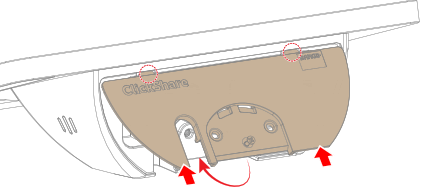

6. Instale a tampa inferior conforme ilustrado.



7. Aperte o parafuso inferior (referência 1) para fixar a tampa inferior. Use uma chave de fendas Phillips PH1.



8. Instale o Control Panel na orientação desejada:

   Orientação	Instalado	Protegido
   Vista em ângulo baixo	“Instalação do Control Panel em uma superfície plana”	“Fixação do Control Panel à mesa (vista em ângulo baixo)”
   Vista em ângulo alto	“Instalação do Control Panel em uma superfície plana” “Instalação do Control Panel em uma superfície plana (base redonda)”	“Fixação do Control Panel à mesa (vista em ângulo alto)” “Fixação do Control Panel à parede”
