Pré-requisitos

Deve ser conectado um cabo ‘USB-C’ ao Control Panel. Para obter mais informações, consulte “Conexão do cabo USB”.

Ferramentas necessárias

Chave de fendas PH2 Phillips

Peças necessárias

• 2x parafusos M3x12
• Placa em forma de L

Como instalar

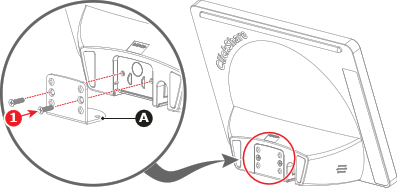

1. Fixe a placa em forma de L (referência A) ao Control Panel com dois parafusos M3 (referência 1). Use uma chave de fendas Phillips PH2.



2. Qual deve ser a orientação do Control Panel?

   • Em caso de vista em ângulo alto, posicione a tela do Control Panel voltada para frente.
   • Em caso de vista em ângulo baixo, posicione a tela do Control Panel voltada para cima.
3. Posicione o Control Panel no local desejado.
4. Conecte o Control Panel à Base Unit. Para obter mais informações, consulte “Conexão com o Control Panel”.
