Pré-requisitos

Deve ser conectado um cabo ‘USB-C’ ao Control Panel. Para obter mais informações, consulte “Conexão do cabo USB”.

Ferramentas necessárias

Chave de fendas PH2 Phillips

Peças necessárias

• 2x parafusos M4x55
• 2x arruelas
• 2x porcas
• 2x parafusos M3x12
• Placa em forma de L

Como fixar

1. Preveja dois orifícios espaçados em 34 mm no local desejado.



2. Instale a placa em forma de L (referência A) usando dois parafusos M4 (referência 1), duas arruelas (referência 2) e duas porcas (referência 3) nos orifícios preparados. Use uma chave de fendas Phillips PH2.

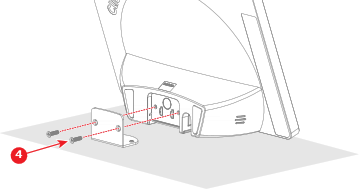

3. Instale o Control Panel conforme ilustrado usando dois parafusos M3 (referência 4). Use uma chave de fendas Phillips PH2.



4. Conecte o Control Panel à Base Unit. Para obter mais informações, consulte “Conexão com o Control Panel”.
