1.2 Aperçu rapide

Avant

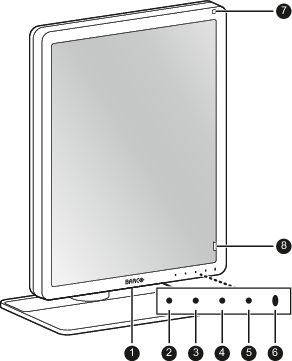

Image 1–1
  1. Connecteur USB-A 2.0 downstream. La charge n’est possible que si le mode DPMS avec charge USB est activé ou si le DPMS est complètement désactivé (voir “Mode DPMS”).
  2. Touche Gauche / I-Luminate
  3. Touche Droite
  4. Touche Menu
  5. Touche Annuler

  6. Témoin DEL d’état de l’alimentation

    • Éteint : écran non alimenté ou écran opérationnel mais la fonction DEL d’alimentation est désactivée dans le menu de réglage à l’écran. Consultez le paragraphe “Témoin DEL d’alimentation”.
    • Blanc fixe : écran opérationnel
    • Orange clignotant lent : l’écran est en mode veille (nécessite que le mode DPMS soit activé dans le menu de réglage à l’écran, voir “Mode DPMS”)
    • Orange clignotant rapide : l’écran est en mode Suspendu (nécessite que le mode DPMS soit activé dans le menu de réglage à l’écran, voir “Mode DPMS”)
    • Orange fixe : écran désactivé via la touche Veille ou écran en mode Hibernation (nécessite que le mode DPMS et le mode Hibernation soient activés dans le menu de réglage à l’écran, voir “Mode DPMS” et “Hibernation”)
  7. Capteur de luminosité ambiante
  8. Capteur frontal I-Guard
Retour

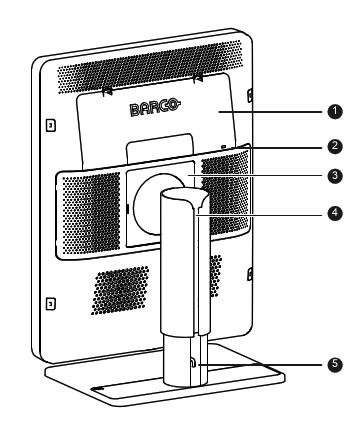

Image 1–2
  1. Cache du compartiment des connecteurs
  2. Verrou de sécurité Kensington
  3. Panneau support VESA
  4. Passage de câbles
  5. Clip de verrouillage du pied
Connecteurs
Image 1–3
  1. Entrée d’alimentation secteur +24 V CC
  2. DisplayPort IN 1 (également principal pour la commutation KVM)
  3. DisplayPort IN 2 (également secondaire pour la commutation KVM)
  4. DisplayPort OUT (test usine uniquement)
  5. Service
  6. Connecteurs USB-A 2.0 downstream
  7. Connecteurs USB-A 2.0 downstream (x2)
  8. Connecteur USB-B 2.0 en émission 1 (Principal)
  9. Connecteur USB-B 2.0 en émission 2 (secondaire)
