位置和可用性

• 菜单：设置 > 通信 > DMX
• 访问级别：全部
• 型号：UDM、UDX、I600、FL40、F70、F80、Bragi、Balder、Medea、Njord、Hodr

备注： 在“隐藏”型号的投影机（FS40、FS70、FS400）上不允许远程控制投影机。因此，这些型号的 DMX 和 PJLink 功能均已禁用。

通过 DMX 控制投影机的方式

当使用配备 XLR 连接器的标准 DMX 电缆时，DMX 信号可以连接到通信器面板上的 DMX 输入端口。DMX 输出可用于创建 DMX 设备链。一个 DMX 域最多可以控制 512 个频道。

如果使用 DMX 操纵台，且其他自动照明产品与 Art-Net 兼容，那么以太网网络可以作为实现 DMX 控制的链路使用。所有 DMX 控制均可通过以太网电缆传送。可存在多个域。此方法允许用户在设置中控制超过 512 个频道。

有关所有 DMX 通道、值和可能操作的完整列表，请参阅 “DMX 图表”。

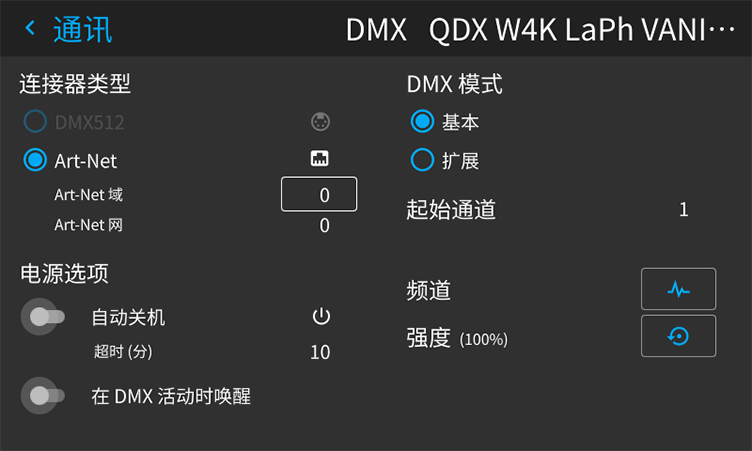

关于 DMX 菜单

DMX 功能	功用
连接器类型	在 DMX 512（通过 XLR）和 Art-Net（通过以太网）之间进行选择。 如果选择了 Art-Net，Art-Net 域和 Art-Net 网络将可用。
DMX Art-Net 域	如果启用了 Art-Net，则可以指定此投影机所属的 DMX 域。
DMX Art-Net 网络	如果启用了 Art-Net，则可以指定网络频道。
DMX 模式	有 2 种模式可供 DMX 选择： 基本：实现 2 个通道的基本配置。 扩展：完整配置，分布在 14 个通道上。 有关每个所用通道的完整映射，请参阅附录中的 DMX 图表。请参见 “DMX 图表”。
起始通道	必须为投影机指定地址（称为 DMX 地址或起始频道），投影机才能执行 DMX 命令。 地址范围为 1 至 512。
自动关机	如果没有可用的 DMX 信号，可在一定的超时时间后强制关闭投影机。 注意：值以分钟为单位设置。
频道	如果连接了 DMX 设备，可通过单击 Monitor（监视器）菜单 () 显示每个频道的设置。
重置为最大强度	快门和强度可以通过 DMX 频道 1（在基本模式和扩展模式下）进行更改。 如果没有 DMX 信号可用，则可以使用 Max Intensity（最大强度）按钮 () 将强度值重置为默认（最大）值 255。
在 DMX 活动时唤醒	如果投影机处于待机模式，在通过 XLR 检测到 DMX 网络上的任何活动时，投影机将唤醒。 安装了 Pulse Quad Combo MKIII 后，在 Pulse 2.5 或更高版本上可用。
前 XLR 连接器	在 Pulse 2.5 或更高版本中，它已移至单独的菜单。有关更多信息，请参见“控制前 XLR 连接器”。

如何设置 DMX？

1. 在通信菜单中，选择 DMX。



   显示 DMX 菜单。



2. 选择所用的连接器类型。
3. 如果选择了 Art-Net，请确定所需的 Art-Net 域和 Art-Net 频道。
4. 选择所需的 DMX 模式。
5. 选择所需的起始频道。
6. 选择是否应启用自动关机功能。如果启用，请确定超时。
7. 启用在 DMX 活动时唤醒（如果该功能可见且投影机使用 XLR 连接到 DMX 网络）。
