位置和可用性

• 菜单 ：安装 > 位置 > 电动支架。
• 访问级别：全部
• 型号：UDM、UDX、F70、F80
• 要求：电动安装支架

在 UDX 和 UDM 上使用前 XLR 连接器

在 UDX 和 UDM 上使用电动支架时，电动装置与前 XLR 连接器相连。

使用前 XLR 连接器时，请确保其已启用且电源电压为 24V。有关如何为 XLR 连接器供电的详细信息，请参阅 “控制前 XLR 连接器”。

小心： 连接电动支架时，请勿在 0V 下启用前 XLR 连接器。在连接器处于活动状态并设置为 0V 时将电动支架连接到投影机会导致连接问题。如果未使用支架，请禁用前 XLR 连接器。不要只将连接器设置为 0V。

将来的版本将解决此问题。

如何操作安装支架？

1. 在位置菜单中，选择电动支架。

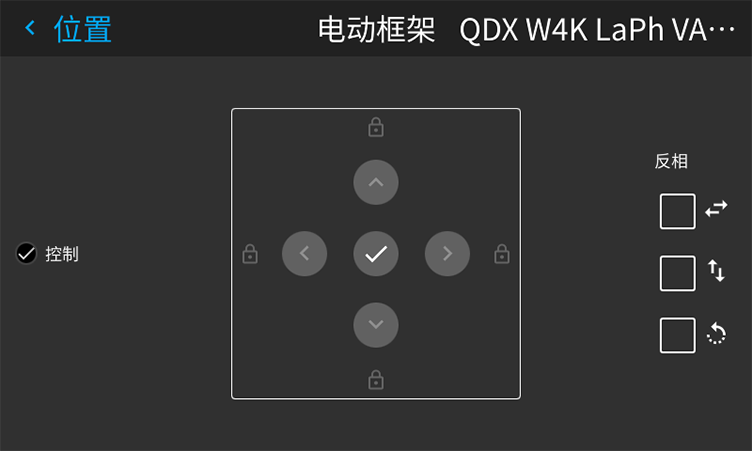

   显示“电动支架”菜单。



2. 要启用反转控制，请确保选中以下反转图标旁边的复选框：

   • 水平反转
   • 垂直反转
   • 反转旋转

3. 按 OK（确定）键或按钮激活支架垂直位移电机。

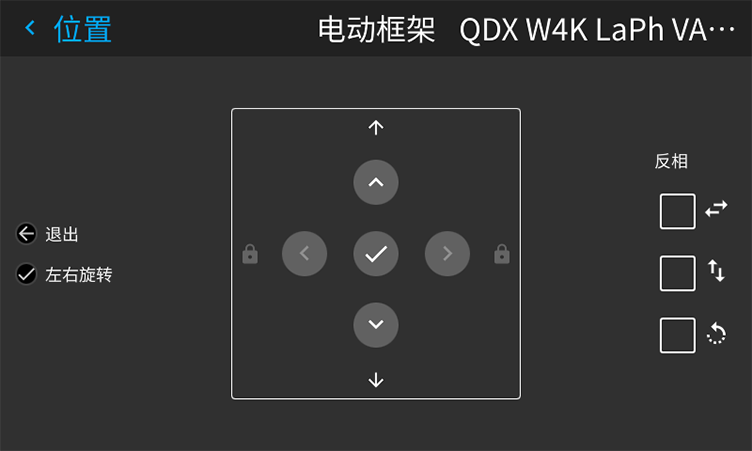

4. 使用 ▲ 或 ▼ 键沿垂直方向平移安装支架（图像）。

5. 按下“确定”按钮在位移和旋转之间切换。

   将显示支架旋转菜单。

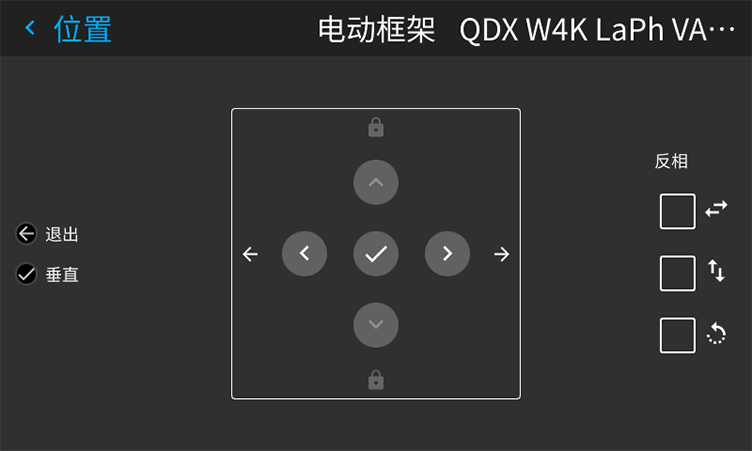

6. 使用 ◄ 或 ► 键顺时针或逆时针旋转安装支架（图像）。

7. 按下“确定”按钮在旋转和水平位移之间切换。

   将显示水平位移菜单。



8. 使用 ◄ 或 ► 键沿水平方向平移安装支架（图像）。
9. 按“确定”按钮确认后即可返回支架垂直位移菜单，或按“菜单返回”按钮返回“位置”菜单。
