概要

このセットアップでは、ディスプレイは、DisplayPort ケーブル各 1 本を使用して、2 台の異なるワークステーションに接続されます。ディスプレイから 2 台のワークステーションそれぞれに USB ケーブルを接続している場合は、ディスプレイに接続されている 1 つのキーボードとマウスで両方のワークステーションを制御できます。2 台のワークステーション間のビデオおよびコントロール信号の切り替えは、OSD メニューから KVM スイッチで行います。

注: Barco では、いずれかのワークステーションにのみ QAWeb Enterprise をインストールすることを提案します。両方のワークステーションに QAWeb Enterprise がインストールされている場合、KVM 入力を切り替えるとコンフィグレーションの変更イベントがトリガーされ、QAWeb Enterprise のワークステーションでディスプレイが消えることがあります。

ディスプレイコントローラーの取り付け

ディスプレイをセットアップする前に、ワークステーションに適切なディスプレイコントローラがインストールされていることを確認してください。互換性のあるディスプレイコントローラーの一覧については、以下の互換性マトリックスを参照してください https://www.barco.com/products/medical-display-controllers

ヒント: Nio 2MP / 3MP LED は、BarcoディスプレイコントローラーおよびBarcoビデオドライバーと併用することで、そのポテンシャルをフルに発揮します。これらの高性能グラフィックカードは、このディスプレイに最適な画像をレンダリングするパワーと機能を備えています。さらに、Barcoのディスプレイコントローラーを使用することで、Barcoの直感的なワークフローツールの使用が可能になり、わずかなディテールを明らかにし、読影セッション時のフォーカスを向上してワークフローを加速させるよう作られています。詳細については、www.barco.com/product/intuitive-workflow-tools をご覧ください。

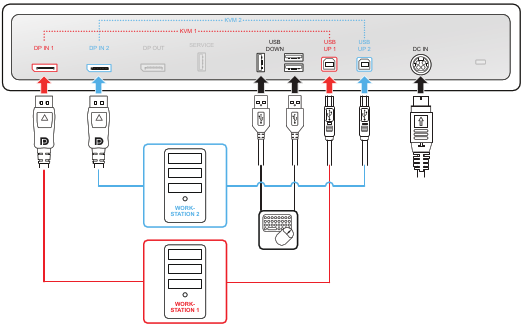

ケーブルの接続

1. 端子カバーを取り外します。
2. DisplayPort 入力 1 (DP IN 1) を、ワークステーション 1 の DisplayPort 出力に接続します。
3. メイン USB アップストリーム端子 (USB UP 1) を、ワークステーション 1 の USB ホストに接続します。
4. DisplayPort 入力 2 (DP IN 2) を、ワークステーション 2 の DisplayPort 出力に接続します。
5. セカンダリ USB アップストリーム端子 (USB UP 2) を、ワークステーション 2 の USB ホストに接続します。

6. キーボードとマウス (またはワークステーションの制御に使用する他の周辺機器) を、ディスプレイの USB ダウンストリーム端子に接続します。端子コンパートメントには、3 つの USB ダウンストリーム端子があります。



   注: USB 充電 による DPMS モードが有効(DPMSモードを参照)で、休止状態が有効になっている場合 (休止状態を参照)、システムを休止状態から復帰させるには、ジョグダイヤルを押すか、マウス/キーボードをワークステーションに接続する (ディスプレイには接続しない) 必要があります。

   USB 充電 によらない DPMS モードが有効 (DPMSモードを参照)で、休止状態が有効になっている場合 (休止状態を参照)、システムを休止状態から復帰させるには、ジョグダイヤルを押すか、マウス/キーボードをワークステーションに接続する (ディスプレイには接続しない) 必要があります。

7. 同梱の外部DC電源をディスプレイの電源入力に接続します。
8. すべてのケーブルをコネクターコンポーネントのケーブルクリップに通してください。
9. 端子カバーを再度取り付けます。くぼみにカバーの上部をスライドさせてから、カバーの下部を所定の位置に押し込みます。
10. ケーブル (一部またはすべて) は、ディスプレイのスタンド内のルーティングチャンネルを通して配線します。

11. ディスプレイ付属の電源ケーブルの 1 つを使用して、外部 DC 電源をアース付き電源コンセントに接続します。



ディスプレイシステムの電源を入れる

1. ジョグダイヤルを押し/回して、ディスプレイをアクティブにします。

2. ディスプレイに接続しているワークステーションの電源を入れます。

   ディスプレイは、はじめて起動する際にはデフォルトのリフレッシュレートで基本ビデオモードで作動します。

Barco ディスプレイコントローラードライバーおよびBarco の直感的なワークフローツールをインストールするには、次の手順を実行します

Barco ディスプレイコントローラーを使用する際は、Nio 2MP / 3MP LED ディスプレイシステムを起動し、Barco ディスプレイコントローラードライバーと直観的ワークフローツールをインストールします。Barcoの直感的なワークフローツールは、わずかなディテールを明らかにし、読み取りセッション時のフォーカスを向上してワークフローを加速させるよう作られています。

KVM スイッチを有効化

1. OSDのメインメニューを表示します。
2. 画像設定 (en: Image Settings) メニューに進みます。
3. KVM スイッチ (en: KVM Switch) サブメニューを開きます。
4. 有効 (en: Enabled) を選択して確定します。

KVM 入力を切り替えるには、次の手順を実行します。

1. ジョグダイヤルを短く押すか回転させ、ショートカットファンクションをアクティブにします。KVM スイッチが有効化されているため、デォルトで KVM スイッチアイコン () が選択されるようになります。
2. KVM 入力を切り替えるには、ジョグダイヤルをもう一度押します。
