HD に基づく制限ゾーン (RZ)

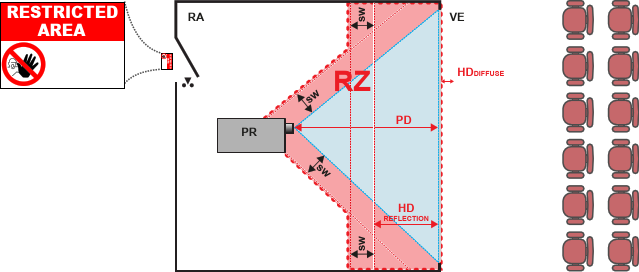

プロジェクターは、拡散コーティングされた投影画面にビームを投影する、背面投影の用途にも適しています。以下のグラフィックに示すように、制限密閉投影領域 (RA) および観察領域 (VE) という 2 つの領域について考慮する必要があります。

このタイプのセットアップでは、以下の 3 種類の HD

• (イントラビームの曝露について第 高輝度の注意事項: 危険距離 で説明されている HD) を考慮する必要があります。
• HD_reflection: 背面投影画面からの反射光について、常に制限対象としなければならない距離。
• HD_diffuse: 拡散表面の背面投影画面を観察する際に考慮すべき関連距離。

第 高輝度の注意事項: 危険距離 で述べている通り、HD のいずれかより近いビーム領域内には制限ゾーンを設けなければなりません。密閉投影領域には 2 つの制限ゾーンを組み合わせるのが適切です。1 つは、ビーム前方 1 m の分離幅 (SW) を考慮した、画面に向けて投影されるビームの制限ゾーンです。もう 1 つは、横方向に 1 メートルの場所を考慮した、画面からの背面反射に関する制限ゾーン (HD_反射) です。

HD_reflection 距離は、決められた HD 距離と背面投影画面までの投影距離との差の 25% に当たります。使用するレンズおよびプロジェクターモデルの HD 距離を決めるには、第 全体的な考慮事項 章を参照してください。

HDreflection = 25% (HD – PD)

観察中に画面から放射される光は、10 cm とされる RG2 暴露を超過してはなりません。画面表面での測定されたライトが 5000 cd/m² または 15000 ルクス未満の場合、HD_diffuse は無視できます。
