المتطلبات المسبقة

يجب تثبيت وحدات Encore3 في موقعها النهائي أو في حامل. لمزيد من المعلومات حول تركيب الحامل، راجع “تثبيت”.

تنبيه: تأكد من تثبيت وحدات Encore3 بالقرب من بعضها البعض. لا تقم بشد كبلات وصلة QSFP28.

كيفية الربط

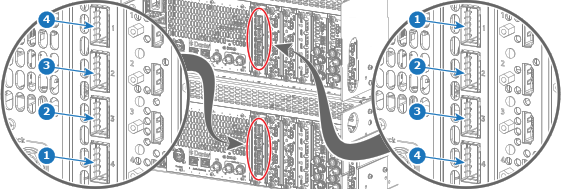

1. قم بتوصيل وحدات Encore3 باستخدام كبل وصلة QSFP28 كما هو موضح.

   1. قم بتوصيل المنفذ ‘1’ في الجزء العلوي من Encore3 إلى المنفذ ‘4’ في الجزء السفلي من Encore3 (المرجع 1).
   2. قم بتوصيل المنفذ ‘2’ في الجزء العلوي من Encore3 إلى المنفذ ‘3’ في الجزء السفلي من Encore3 (المرجع 2).
   3. قم بتوصيل المنفذ ‘3’ في الجزء العلوي من Encore3 إلى المنفذ ‘2’ في الجزء السفلي من Encore3 (المرجع 3).
   4. قم بتوصيل المنفذ ‘4’ في الجزء العلوي من Encore3 إلى المنفذ ‘1’ في الجزء السفلي من Encore3 (المرجع 4).


   تلميح: للحصول على رسم تخطيطي للاتصال، راجع “عرض النظام”.



2. قم بتعيين عنوان IP ومعرّف IP مختلف لكل Encore3. لمزيد من المعلومات، انظر:



   تلميح: يُوصى بتعيين معرّف المضيف على ‘0’.
   • استخدام اللوحة الأمامية: “معرّف الوحدة، عنوان IP”.
   • استخدام Event Master Toolset: “وحدات الربط”.
