À propos de la connexion d’un EC-210
Un EC-210 ne nécessite pas d’ordinateur de bureau ou d’ordinateur portable dédié pour fonctionner. L’Event Master Toolset est exécuté localement sur le contrôleur.
4.12 Connexion d’un EC-210
Comment connecter

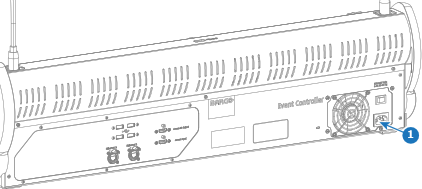

Branchez un câble d’alimentation électrique entre la prise murale et le port d’alimentation (référence 1).

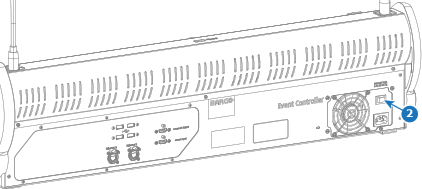

Image 4–27 Placez l’interrupteur d’alimentation (référence 2) sur la position ‘marche’.
Image 4–28 Une lumière clignote sur les boutons ‘Destination’.

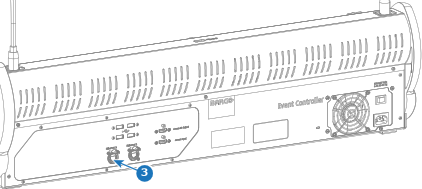

Branchez un câble Ethernet entre le réseau et le port ‘Ethernet 1’ (référence 3).
Image 4–29 Une connexion réseau de sauvegarde est-elle nécessaire ?

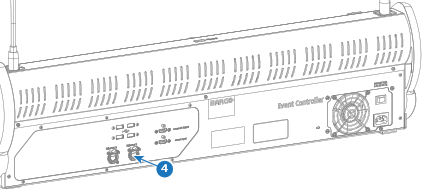

- Si c’est le cas, branchez un deuxième câble Ethernet sur le port ‘Ethernet 2’ (référence 4). Passez à l’étape suivante.
- Si ce n’est pas le cas, passez à l’étape suivante.
Image 4–30 Faut-il utiliser un écran externe comme écran supplémentaire ?

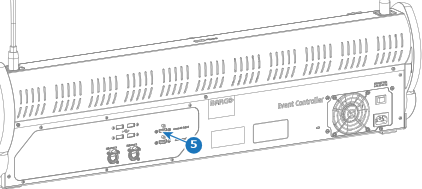

- Si c’est le cas, connectez l’écran au port HDMI ‘de sortie Écran n°3’ (référence 5). Passez à l’étape suivante.
- Si ce n’est pas le cas, passez à l’étape suivante.
Image 4–31 L’un des écrans intégrés de l’EC-210 doit-il obligatoirement servir d’extension d’affichage pour un ordinateur de bureau ou un ordinateur portable ?

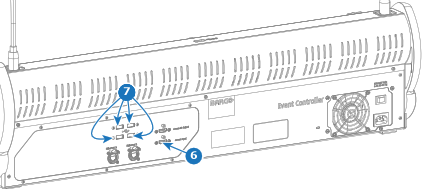

- Si c’est le cas et que le périphérique dispose d’une fonction tactile, connectez l’ordinateur de bureau ou portable au port HDMI ‘Entrée d’écran’ (référence 6) et à n’importe quel port USB-A libre (référence 7). Passez à l’étape suivante.
- Si c’est le cas et que le périphérique ne dispose pas d’une fonction tactile, connectez l’ordinateur de bureau ou portable au port HDMI ‘Entrée d’écran’ (référence 6). Passez à l’étape suivante.
- Si ce n’est pas le cas, passez à l’étape suivante.

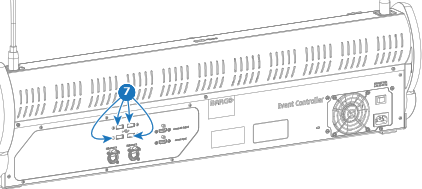

Image 4–32 Branchez un clavier et/ou une souris sur l’un des ports ‘USB-A’ de l’EC-210 (référence 7). (en option)
Image 4–33 - Configurez les ports réseau connectés à l’aide de l’Event Master Toolset. Pour plus d’informations, voir la section “Configuration de la communication de l’EC-210”.
- Utilisez le logiciel Event Master Toolset installé sur l’EC-210 pour vous connecter à l’Encore3 ou à un simulateur de l’Encore3. Pour plus d’informations, voir la section “Création du système”.
