先决条件

Encore3 设备必须安装在其最终位置或机架内。有关机架安装的更多信息，请参见“机架安装”。

小心： 确保将 Encore3 设备安装在彼此相邻的位置。请勿拉紧 QSFP28 链路电缆。

如何链接

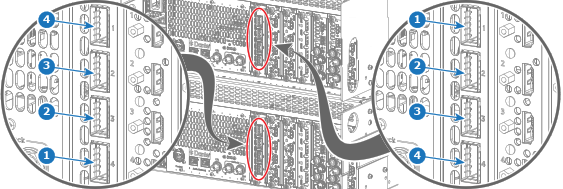

1. 如图所示，使用 QSFP28 链接线将 Encore3 设备连接起来。

   1. 将顶部 Encore3 的端口 ‘1’ 连接到底部 Encore3 的端口 ‘4’（参考 1）。
   2. 将顶部 Encore3 的端口 ‘2’ 连接到底部 Encore3 的端口 ‘3’（参考 2）。
   3. 将顶部 Encore3 的端口 ‘3’ 连接到底部 Encore3 的端口 ‘2’（参考 3）。
   4. 将顶部 Encore3 的端口 ‘4’ 连接到底部 Encore3 的端口 ‘1’（参考 4）。


   提示： 有关连接示意图，请参见“系统视图”。



2. 为每个Encore3 分配不同的 IP 地址和 ID。更多信息，请参见：



   提示： 推荐将主机的 ID 设置为 ‘0’。
   • 使用前面板：“设备 ID、IP 地址”。
   • 使用 Event Master Toolset：“链接设备”。
