综述

如果输出卡是 HDMI 1.4 或 HDMI 2.0（版本 7.0 及以上）类型，Event Master 处理器上的最后一个卡槽（例如，E2 上的插槽 #14 或 S3-4K 上的插槽 #9）可以能是普通输出插槽，也可以是专用的多画面插槽。有关如何选择此插槽作为输出插槽或多画面插槽的说明，请参阅““配置”菜单 > 调整 > 设备配置”中“设置”选项卡的说明。

多画面可以在一个或两个显示器上显示多个资源（输入、背景、目标）。在任何多画面布局中，每个资源最多可使用两次。每个副本的窗口位置可能不同，但每个副本的窗口大小永远相同。“多画面”菜单用于设置多画面布局。

描述

单击 UI 左侧菜单栏上的“多画面”图标，即可访问此菜单。

可在标题栏的三个下拉菜单中选择多画面中显示的系统、设备或布局。

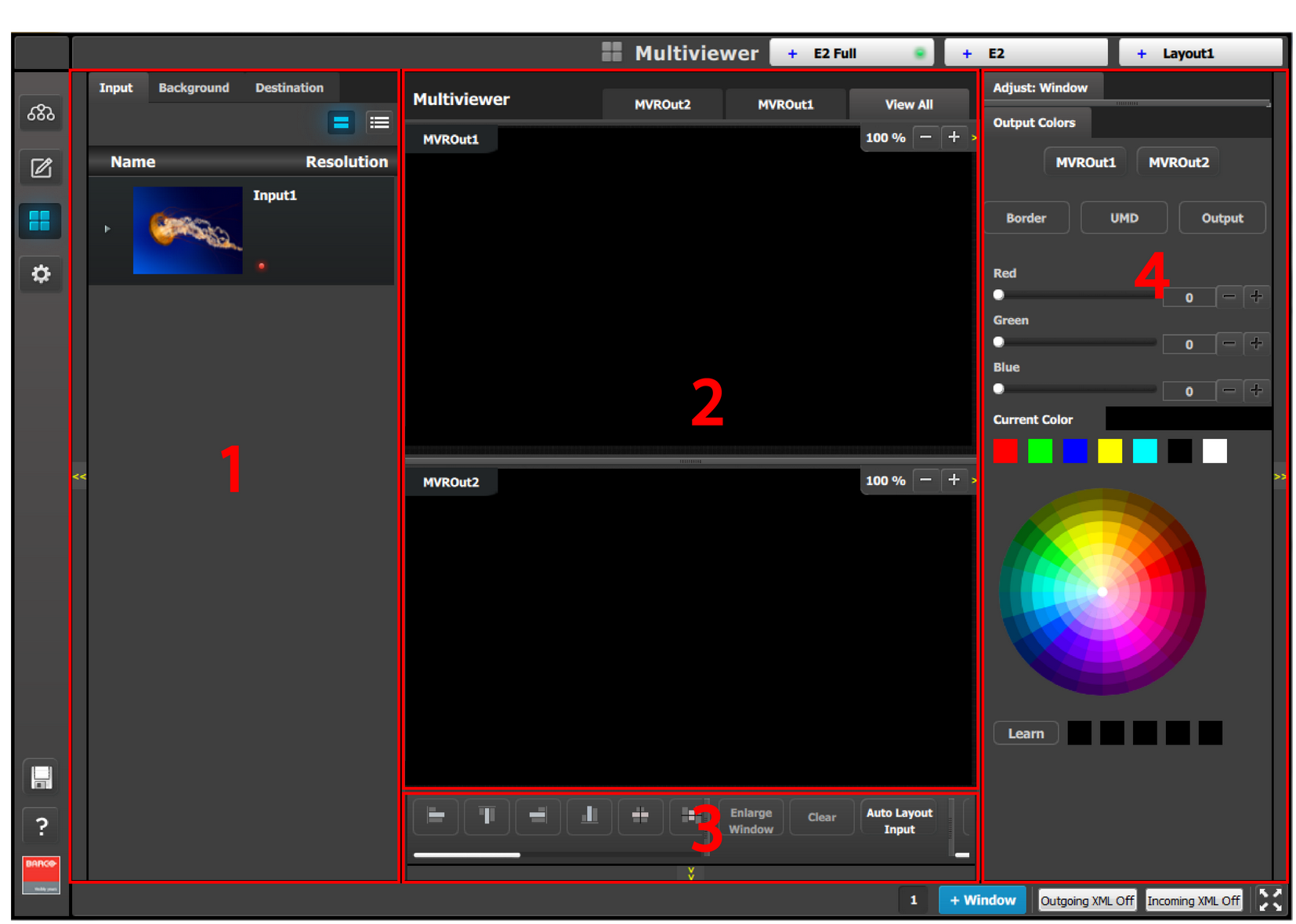

“多画面”页面分为四个部分。

以下章节详细描述了“多画面”页面的各个部分：

• ““多画面”菜单 >“资源”区域”
• ““多画面”菜单 >“多画面布局”区域”
• ““多画面”菜单 >“修改程序”区域”
• ““多画面”菜单 >“调整”区域”
