Conditions préalables

Les unités Encore3 doivent être installées à leur emplacement définitif ou dans un rack. Pour en savoir plus sur le montage en rack, voir “Montage en rack”.

Prudence : Veillez à ce que les unités Encore3 soient installées à proximité les unes des autres. Ne tirez pas sur les câbles de liaison QSFP28.

Comment créer une liaison

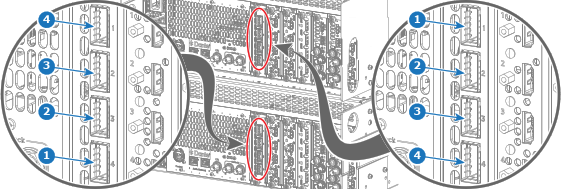

1. Branchez les unités Encore3 à l’aide d’un câble de liaison QSFP28, comme illustré.

   1. Branchez le port ‘1’ de l’Encore3 du haut au port ‘4’ de l’Encore3 du bas (référence 1).
   2. Branchez le port ‘2’ de l’Encore3 du haut au port ‘3’ de l’Encore3 du bas (référence 2).
   3. Branchez le port ‘3’ de l’Encore3 (en haut) au port ‘2’ de l’Encore3 (en bas) (référence 3).
   4. Branchez le port ‘4’ de l’Encore3 du haut au port ‘1’ de l’Encore3 du bas (référence 4).


   Conseil : Pour consulter un schéma de connexion, voir “Vue du système”.



2. Attribuez une adresse IP et un identifiant distincts à chaque Encore3. Pour plus d’informations, voir :



   Conseil : Il est recommandé de régler l’identifiant de l’hôte sur ‘0’.
   • En utilisant le panneau avant : “Identifiant de l’unité, adresse IP”.
   • En utilisant l’Event Master Toolset : “Liaison des unités”.
