4.5 複数の Encore3 ユニットをリンク

注: Encore3 ユニットは 2 台までしかリンクできません
前提条件

Encore3 ユニットは、設置場所またはラック内に設置する必要があります。ラックマウントに関する情報については、ラックマウント を参照してください。

注意: Encore3 ユニットは、互いに近くに設置するようにしてください。QSFP28 リンクケーブルには張力をかけないでください。
リンクの方法

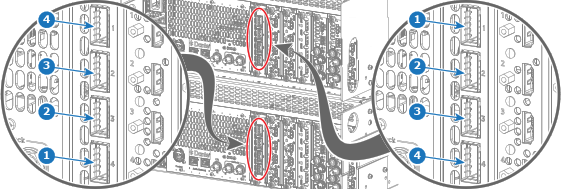

  1. 図のように、QSFP28 リンクケーブルを使用して、Encore3 ユニットを接続します。

    1. 上部の Encore3 のポート ‘1’ を、下部の Encore3 のポート ‘4’ に接続します (参照 1)。
    2. 上部の Encore3 のポート ‘2’ を、下部の Encore3 のポート ‘3’ に接続します (参照 2)。
    3. 上部の Encore3 のポート ‘3’ を、下部の Encore3 のポート ‘2’ に接続します (参照 3)。
    4. 上部の Encore3 のポート ‘4’ を、下部の Encore3 のポート ‘1’ に接続します (参照 4)。
    ヒント: 接続図については、システムビュー を参照してください。
    画像 4–12

  2. Encore3 ごとに異なる IP アドレスと ID を割り当ててください。詳しくは、次を参照してください。

    ヒント: ホストの ID は、‘0’ に設定することを推奨します。
