전제 조건

Encore3 장치는 최종 설치 위치나 랙에 설치해야 합니다. 랙 장착에 대한 자세한 정보는 “랙 장착” 내용을 참조하십시오.

주의: Encore3 장치를 서로 가까이 설치하십시오. QSFP28 링크 케이블에 장력을 가하지 마십시오.

연결 방법

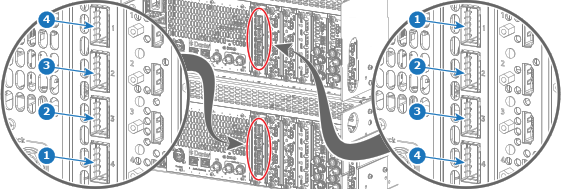

1. 그림과 같이 QSFP28 링크 케이블을 사용하여 Encore3 장치를 연결합니다.

   1. 상단 Encore3의 포트 ‘1’을 하단 Encore3의 포트 ‘4’에 연결합니다(참조 1).
   2. 상단 Encore3의 포트 ‘2’를 하단 Encore3의 포트 ‘3’에 연결합니다(참조 2).
   3. 상단 Encore3의 포트 ‘3’을 하단 Encore3의 포트 ‘2’에 연결합니다(참조 3).
   4. 상단 Encore3의 포트 ‘4’를 하단 Encore3의 포트 ‘1’에 연결합니다(참조 4).


   팁: 연결 다이어그램은 “시스템 보기”에서 확인하실 수 있습니다.



2. 각 Encore3에 대해 서로 다른 IP 주소와 ID를 할당합니다. 자세한 정보 참조:



   팁: 호스트의 ID를 ‘0’로 설정하는 것을 권장합니다.
   • 전면 패널 사용: “장치 ID, IP 주소”.
   • Event Master Toolset 사용: “장치 연결”.
