前提條件

Encore3 單元必須安裝於最終固定位置或機架中。有關機架安裝的詳細資訊，請參閱 “機架安裝”。

注意： Encore3 單元安裝位置須相互靠近。請勿拉緊 QSFP28 連結線。

如何連結

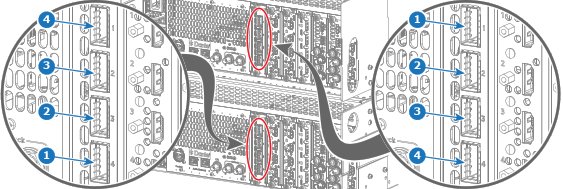

1. 如圖所示，使用 QSFP28 連結線來連接 Encore3 單元。

   1. 將頂部 Encore3 的 ‘1’ 號連接埠，連接至底部 Encore3 的 ‘4’ 號連接埠（參考點 1）。
   2. 將頂部 Encore3 的 ‘2’ 號連接埠，連接至底部 Encore3 的 ‘3’ 號連接埠（參考點 2）。
   3. 將頂部 Encore3 的 ‘3’ 號連接埠，連接至底部 Encore3 的 ‘2’ 號連接埠（參考點 3）。
   4. 將頂部 Encore3 的 ‘4’ 號連接埠，連接至底部 Encore3 的 ‘1’ 號連接埠（參考點 4）。


   提示： 有關連接示意圖，請參閱 “系統檢視”。



2. 為每個 Encore3 指派不同的 IP 位址和 ID。如需更多資訊，請參閱：



   提示： 建議將主機的 ID 設定為 ‘0’。
   • 使用前面板：“單元 ID，IP 位址”。
   • 使用 Event Master Toolset：“連結單元”。
