6.11 Menu Configuration > Zone de réglage

Généralités

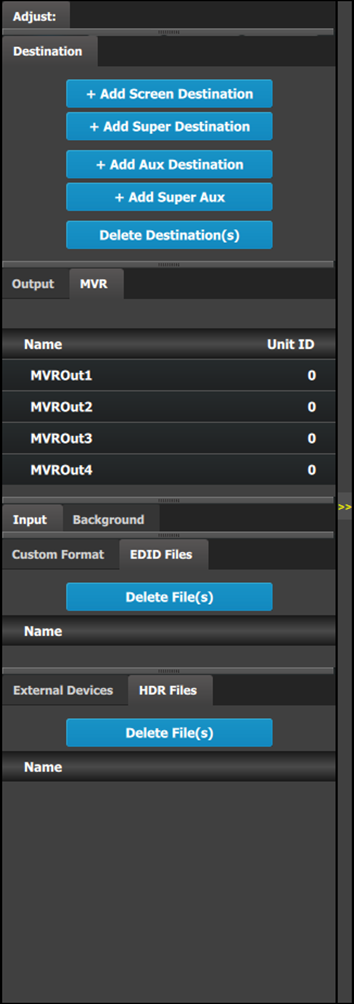

La zone de réglage se trouve à droite de l’écran. Dans cette zone, l’utilisateur peut définir et régler les paramètres spécifiques à l’appareil, les entrées, les arrière-plans, les sorties, les sorties de Multi-visionneuse et la destination attribuée au système sélectionné.

Description

Il existe neuf (9) onglets dans cette zone :

  • Destination : emplacement où l’utilisateur peut acheminer la sortie du Event Master series processor (écrans, écrans larges, moniteurs, etc.). L’utilisateur peut attribuer les sorties créées dans l’onglet précédent à des destinations et supprimer les destinations inutilisées ou obsolètes.
  • Sortie : l’utilisateur peut ajouter ou supprimer des sorties d’écran et des sorties Auxiliaires dans cette liste.
  • MVR : l’utilisateur peut configurer le format de sortie et sélectionner des modèles de test pour chaque connecteur de sortie de la Multi-visionneuse.
  • Entrée : cet onglet fournit une liste de toutes les entrées créées. L’utilisateur peut y créer de nouvelles entrées en les associant à des connecteurs d’entrée. C’est également dans cet onglet que l’utilisateur peut supprimer les entrées inutilisées ou obsolètes.
  • Arrière-plan : fournit une liste des arrière-plans du système sélectionné. Comme pour les entrées, l’utilisateur peut ajouter et supprimer des arrière-plans du système.
  • Format personnalisé : l’utilisateur peut ajouter ou supprimer des formats personnalisés. Une fois qu’un format personnalisé a été ajouté, l’onglet Régler permet à l’utilisateur de régler la temporisation, la capacité des connecteurs, les pixels horizontaux et les lignes verticales visualisables, ainsi que le taux de rafraîchissement du balayage vertical.
  • Fichiers EDID : l’utilisateur peut supprimer des fichiers EDID.
  • Périphériques externes : l’utilisateur peut ajouter ou supprimer des périphériques externes, comme un projecteur Barco.
  • Fichiers HDR : l’utilisateur peut supprimer des fichiers HDR.

Toujours en haut :

  • Réglage : cet onglet permet à l’utilisateur d’effectuer les réglages disponibles pour l’élément sélectionné (appareil, entrée, arrière-plan, sortie, destination). Le contenu de cet onglet varie selon l’élément sélectionné. L’accès à cette zone se fait à partir de la Zone de schéma du système (clic sur un appareil ou sur une destination) ou dans l’un des onglets de la Zone de réglage (entrée, arrière-plan, sortie, destination).

Les sections suivantes décrivent en détail la configuration de chaque partie du système :
