Voir Image 4–5 pour une illustration des panneaux arrière des processeurs Event Master des séries E2 et S3-4K. Voir Image 4–6 pour une illustration des panneaux arrière des processeurs Event Master des séries E2 Jr. et S3-4K Jr. Voir Image 4–7 pour une illustration du panneau arrière du processeur Event Master EX.

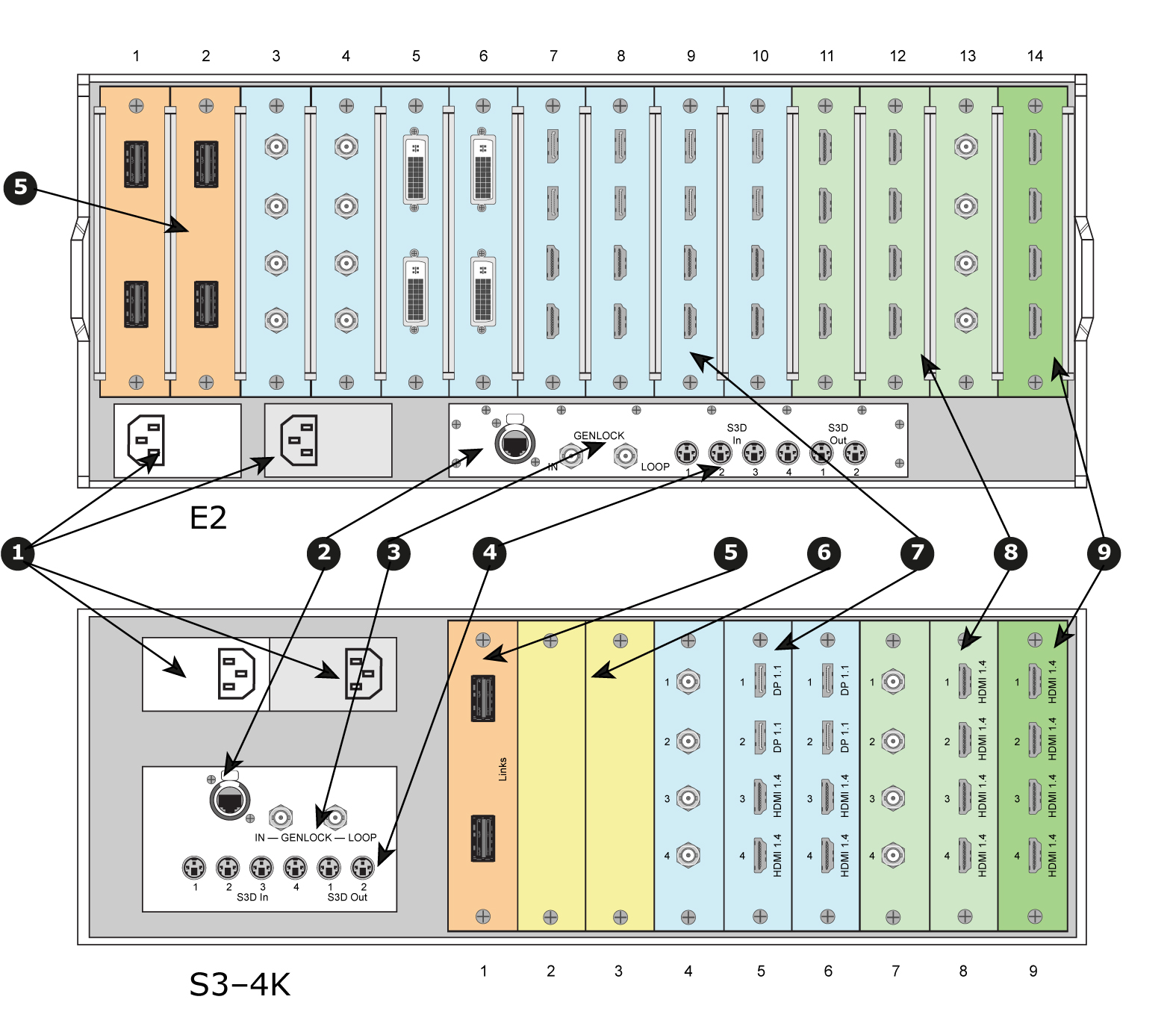

Image 4–5Panneaux arrière des séries E2 et S3-4K
1
Connecteurs CA
2
Connecteur RJ-45 pour les communications Ethernet 10/100/1000 BaseT
3
Entrée Genlock BNC avec boucle passive
4
Entrée S3D et sortie S3D
5
Cartes de liaison d’extension
6
Cartes VPU
7
Cartes d’entrée (HDMI/DP, SDI, DVI)
8
Cartes de sortie (DVI, SDI)
9
Carte de Multi-visionneuse (HDMI)

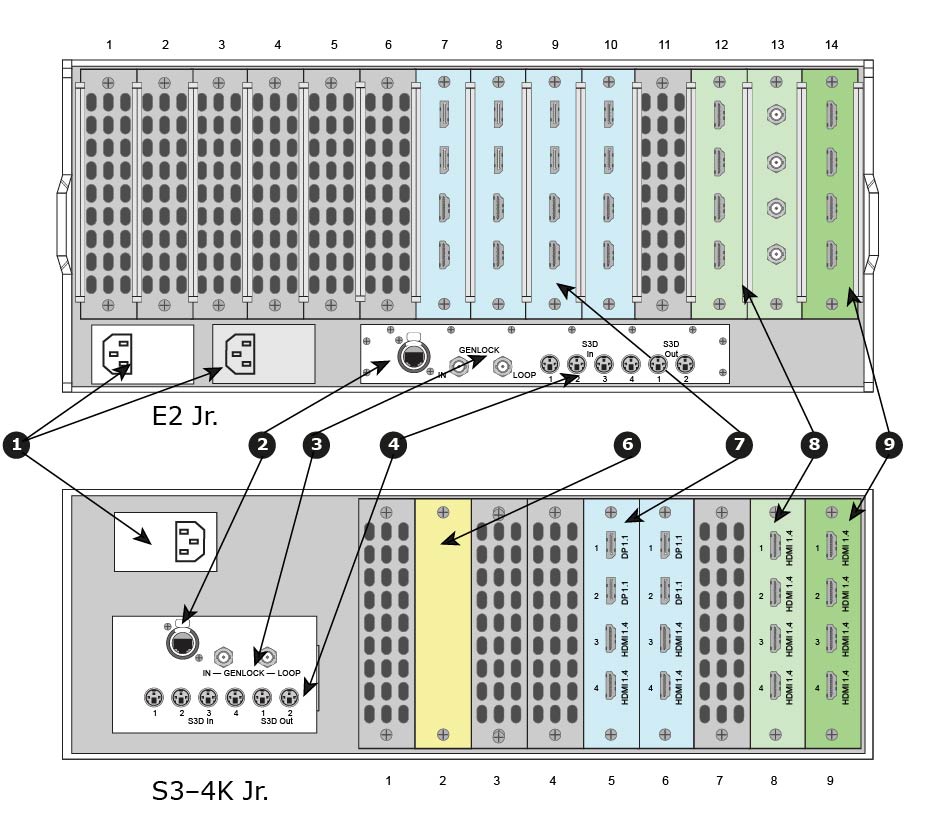

Image 4–6Panneaux arrière des séries E2 Jr. et S3-4K Jr.
1
Connecteurs CA
2
Connecteur RJ-45 pour les communications Ethernet 10/100/1000 BaseT
3
Entrée Genlock BNC avec boucle passive
4
Entrée S3D et sortie S3D
–
–
6
Carte VPU
7
Cartes d’entrée (HDMI/DP, SDI, DVI)
8
Cartes de sortie (DVI, SDI)
9
Carte de Multi-visionneuse (HDMI)
Remarque : Le S3-4K Jr. est livré avec un seul bloc d’alimentation ; un bloc d’alimentation redondant est proposé en option.

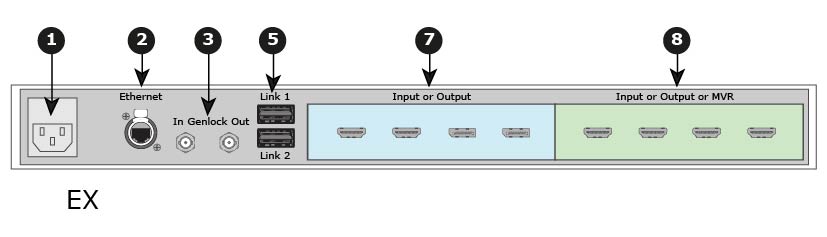

Image 4–7Panneau arrière de l’EX
1
Connecteur CA
2
Connecteur RJ-45 pour les communications Ethernet 10/100/1000 BaseT
3
Entrée et sortie Genlock BNC
–
–
5
Liaisons d’extension
–
–
7
Cartes d’entrée (HDMI/DP, SDI, DVI)
8
Cartes de sortie (DVI, SDI)
8
Carte de Multi-visionneuse (HDMI)
Remarque : L’image de l’EX sur l’Image 4–7 n’est qu’un exemple. Le boîtier EX n’est pas livré avec les cartes ; celles-ci doivent être achetées séparément.
Tableau 4–1Comparaison des connexions du panneau arrière de l’Event Master
Description
E2
E2 Jr.
S3-4K
S3-4K Jr.
EX
1
Connecteurs CA
2
2
2
1
1
2
Connecteur RJ-45 pour les communications Ethernet 10/100 BaseT
Les processeurs Event Master des séries E2, E2 Jr. et S3-4K sont équipés de deux blocs d’alimentation redondants. En fonctionnement normal, la charge est répartie de manière égale entre les deux blocs d’alimentation. En cas de défaillance de l’un d’entre eux, le second supporte la totalité de la charge. Deux connecteurs CA sont fournis pour raccorder les processeurs de la série Event Master à la source d’alimentation CA de votre installation au moyen des cordons d’alimentation fournis. Un deuxième bloc d’alimentation est proposé en option sur le S3-4K Jr.
Spécification de la puissance d’entrée : 100-240 V CA, 47-63 Hz
Chaque bloc d’alimentation est doté de 3 DEL qui fournissent les informations suivantes sur l’état de l’alimentation :
DEL d’alimentation de sortie CC : lorsqu’elle est verte, l’alimentation délivre une alimentation CC valide.
DEL d’état : lorsqu’elle est orange, elle indique qu’une erreur s’est produite.
DEL d’alimentation CA : lorsqu’elle est verte, elle indique que l’alimentation est connectée à un courant alternatif valide.
Par conséquent, dans des conditions de fonctionnement normales, les DEL d’entrée CA et de sortie CC deviennent vertes.
Remarque : Notez que les blocs d’alimentation sont installés à l’envers dans le modèle E2, de sorte que les marquages par sérigraphie apparaissent également à l’envers. Les blocs d’alimentation du modèle S3 sont installés dans un sens qui permet la lecture des marquages par sérigraphie.
Port Ethernet
Un connecteur RJ-45 est prévu pour les communications Ethernet 10/100/1000 BaseT avec le processeur de la série Event Master. Le port est utilisé pour l’exécution de l’interface Web et pour la connexion à un périphérique externe.
L’entrée Genlock prend en charge les signaux analogiques blackburst NTSC et PAL, ainsi que les signaux de synchronisation HD tri-niveau, conformément aux normes SMPTE 274M et SMPTE 296M. Le connecteur de bouclage passif transmet le signal Genlock à un autre appareil en aval du processeur de la série Event Master. La sortie de connexion en boucle continue de fonctionner même lorsque l’appareil est éteint. Lorsque l’appareil est verrouillé et que la source de verrouillage est perdue, la sortie de l’appareil passe automatiquement à l’état « Exécution libre » sans qu’aucun « glitch » ne soit perceptible sur l’appareil d’affichage de la sortie. Le bouclage étant passif, une terminaison de 75 ohms est nécessaire pour un fonctionnement stable.
Pour plus de détails sur les connexions Genlock, reportez-vous à l’Annexe Spécifications.
Cartes de liaison d’extension
Lorsque les besoins en matière d’événements dépassent la capacité d’un seul appareil en termes d’entrées, de sorties ou de nombre de calques, plusieurs processeurs Event Master peuvent être liés par l’intermédiaire des cartes de liaison d’extension. Les cartes sont connectées à l’aide de câbles de liaison d’extension bidirectionnels à large bande passante fournis par Barco. Ces câbles sont également disponibles dans le commerce.
Selon le modèle de processeur Event Master, deux, un ou zéro emplacement est réservé sur le côté gauche du panneau arrière pour les cartes de liaison d’extension.
Les cartes VPU (unité de traitement vidéo) sont au cœur de la série de produits Event Master. L’ensemble des mises à l’échelle, effets de calque et compositions d’images se font à l’intérieur de ces cartes. Chaque carte prend en charge les exigences de mise à l’échelle de la plage de produits grâce à la technologie de mise à l’échelle Athena primée, à des résolutions allant jusqu’à la 4K. En raison de leur reprogrammabilité, toutes les capacités de traitement vidéo futures seront mises en œuvre dans ces cartes. Les capacités actuelles comprennent :
Prise en charge de la mise à l’échelle 2K, liaison double et 4K
Composition de calques sur des arrière-plans non mis à l’échelle
Effets de calque, incluant les bordures et les ombres
Effets d’incrustation
Effets d’images clés
Sur les appareils E2 et E2 Jr., les cartes VPU ne sont pas accessibles par le panneau arrière. Sur les appareils S3-4K et S3-4K Jr., les emplacements 2 et 3 sont réservés aux cartes VPU. Le boîtier d’extension EX n’a pas de cartes VPU.
Pour plus de détails sur la carte VPU, voir la section “Carte VPU”.
Cartes d’entrée
Chaque carte d’entrée prend en charge des résolutions allant jusqu’à la 4K. La capacité des processeurs Event Master à prendre en charge jusqu’à 40 entrées (E2 Gen 2) élimine, dans la plupart des cas, la nécessité de disposer de routeurs ou de scalers en amont.
Sur un processeur E2 (ou E2 Jr.), les emplacements n°3 à 10 sont réservés aux cartes d’entrée. Sur un processeur S3-4K (ou S3-4K Jr.), les emplacements n°4 à 6 sont réservés aux cartes d’entrée. Les deux emplacements d’un boîtier d’extension EX peuvent accueillir des cartes d’entrée, mais si l’EX dispose à la fois d’une carte d’entrée et d’une carte de sortie, la carte d’entrée doit être placée dans l’emplacement n°1.
Les sections suivantes décrivent en détail chaque type de carte :
Les processeurs de la série Event Master prennent en charge les cartes de sortie HDMI et SDI. Chaque carte de sortie prend en charge des résolutions allant jusqu’à la 4K.
Sur un processeur E2 (ou E2 Jr.), les emplacements n°11 à 13 sont réservés aux cartes de sortie. Sur un processeur S3-4K (ou S3-4K Jr.), les emplacements n°7 et 8 sont réservés aux cartes de sortie. Les deux emplacements d’un boîtier d’extension EX peuvent contenir des cartes de sortie, mais si l’EX dispose à la fois d’une carte d’entrée et d’une carte de sortie, la carte de sortie doit être placée dans l’emplacement n°2.
Les sections suivantes décrivent en détail chaque type de carte :
La carte de Multi-visionneuse est physiquement identique à la carte de sortie HDMI, mais lorsqu’elle est branchée dans le dernier emplacement, elle fonctionne comme une Multi-visionneuse (MVR), prenant en charge soit deux (2) sorties HD sur la carte de sortie HDMI 1.4, soit quatre (4) sorties HD sur la carte de sortie HDMI 2.0. La carte de Multi-visionneuse est une solution de contrôle dédiée et entièrement intégrée qui permet d’afficher plusieurs écrans sur un seul. Jusqu’à 63 fenêtres MVR (sources, arrière-plans ou destinations) peuvent être affichées sur deux (2) sorties : 63 fenêtres pour les entrées et 63 fenêtres pour les sorties.
À partir du menu Multi-visionneuse de l’EM GUI, l’utilisateur peut créer des présentations, des textes, des arrière-plans, des bordures ou des couleurs personnalisés pour les moniteurs. Le MVR comprend plusieurs alarmes telles que les indicateurs de gel et de perte de signal. Pour plus de détails sur les fonctions de la Multi-visionneuse, voir la section “Menu Multi-visionneuse (MVR)”.
[4] Le boîtier d’extension EX génère en interne une sortie Genlock.
[5] L’E2 Jr. Et le S3-4K Jr. ne disposent pas de cartes de liaison d’extension.
[6] L’EX dispose de deux (2) liaisons d’extension intégrées dans le châssis.
[7] Les cartes VPU des modèles E2 et E2 Jr. sont montées à l’intérieur.
[8] Chaque boîtier d’extension EX dispose de deux emplacements pour cartes à usage général, chacun pouvant accueillir n’importe quelle carte d’entrée ou de sortie E2.
[9] Les modèles E2 Jr. et S3-4K Jr. ne sont pas équipés de cartes de liaison, mais ces modèles peuvent être mis à niveau avec des cartes de liaison, qui s’insèrent dans les mêmes emplacements que les cartes de liaison des modèles E2 et S3-4K.
[10] L’EX dispose de deux (2) liaisons d’extension intégrées dans le châssis.
