حول اللوحة الخلفية

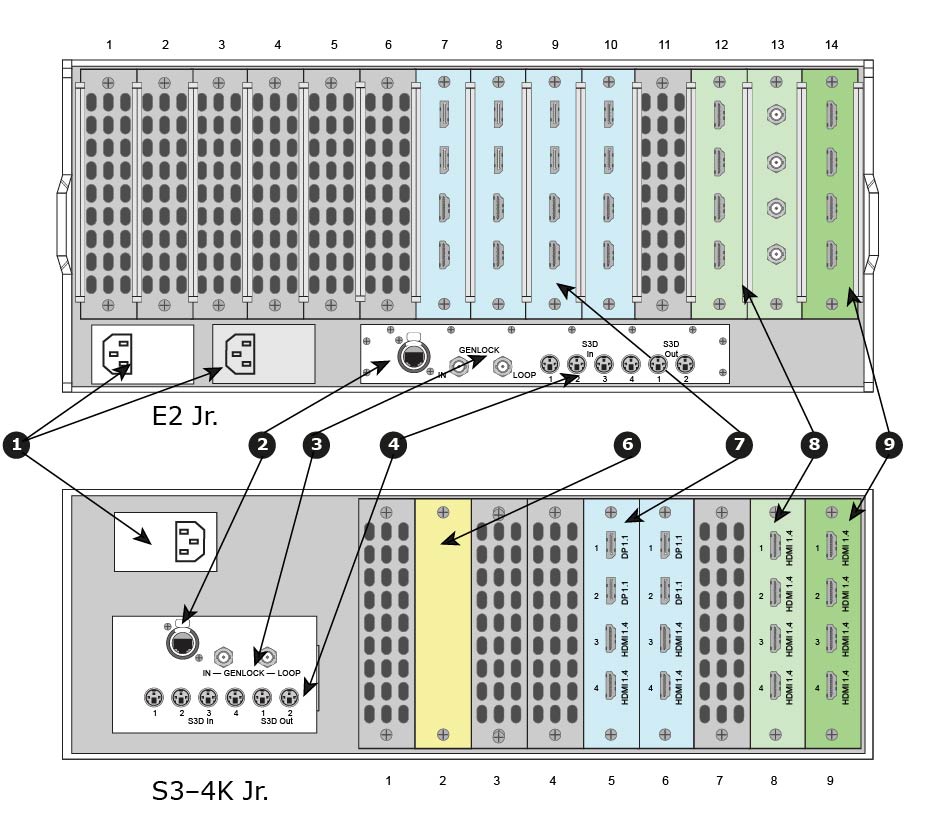

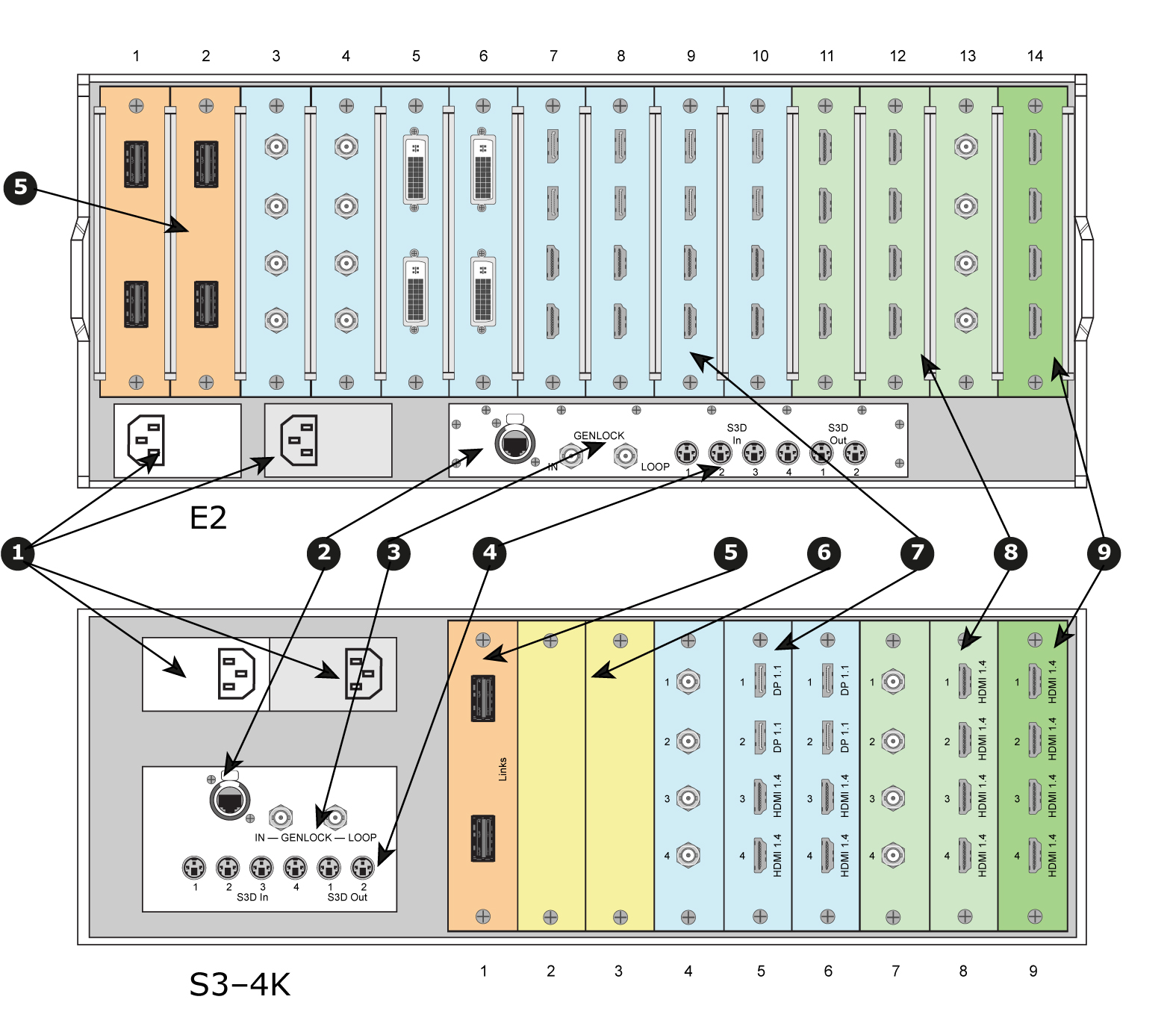

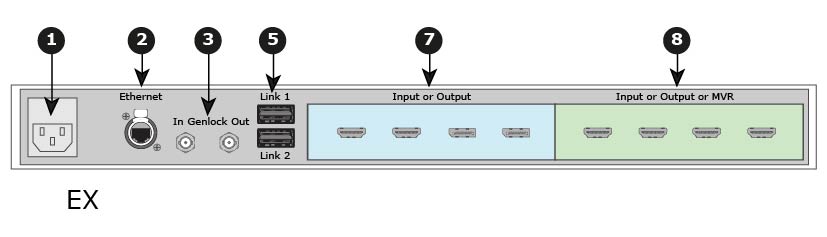

راجع صورة 4–5 لتوضيح اللوحات الخلفية لمعالجات سلسلة Event Master E2 وS3–4K. راجع صورة 4–6 لتوضيح اللوحات الخلفية لمعالجات سلسلة Event Master E2 Jr. وS3–4K Jr.. راجع صورة 4–7 لتوضيح اللوحة الخلفية من معالج Event Master EX.

ملاحظة: تأتي S3–4K Jr. بإمداد طاقة فردي؛ وحدة إمداد بالطاقة الإضافي اختياري.

ملاحظة: صورة EX في صورة 4–7 هي مجرد مثال. لا يتم شحن صندوق التوسيع EX بالبطاقات؛ يجب شراء البطاقات بشكل منفصل.

موصلات التيار المتردد

يتم تجهيز معالجات سلسلة Event Master E2 وE2 Jr. وS3–4K بوحدتَي الإمداد بالطاقة المتكررتين. خلال التشغيل العادي تتم مشاركة الحمل بالتساوي من قِبل كلا وحدتَي الإمداد. إذا فشلت وحدة إمداد واحدة، تحمل الثانية الحمل بأكمله. يتم تقديم موصلين للتيار المتردد لتوصيل معالجات سلسلة Event Master بمصدر طاقة التيار المتردد في منشأتك من خلال أسلاك الطاقة المزودة. وحدة الإمداد بالطاقة الثانية اختيارية في S3–4K Jr.

مواصفات طاقة الإدخال: 100-240 فولت تيار متردد، 47-63 هرتز

على كل وحدة إمداد طاقة هنا 3 مصابيح LED تقدم معلومات الحالة كما يلي:

• مؤشر LED لطاقة إخراج التيار المستمر: عندما يكون باللون الأخضر، تخرج وحدة الإمداد طاقة تيار مباشر صالحة.
• مؤشر LED للحالة: عندما يكون باللون الكهرماني فهو يشير إلى حدوث خطأ.
• مؤشر LED لطاقة إدخال التيار المستمر: عندما يكون باللون الأخضر فهو يشير إلى اتصال وحدة الإمداد بطاقة تيار متردد صالحة.

وبالتالي، خلال ظروف التشغيل العادي، سيتحول لون مؤشرات LED للتيار المتردد للإدخال والتيار المستمر للإخراج إلى الأخضر.

ملاحظة: لاحظ أن إمدادات الطاقة مثبتة بالمقلوب في نموذج E2، لذا ستظهر علامات الشاشة الحريرية بالمقلوب أيضًا. يتم تثبيت إمدادات الطاقة في نموذج S3 في الاتجاه الصحيح لقراءة علامات الشاشة الحريرية.

منفذ إيثرنت

يتم تقديم موصل RJ-45 واحد لاتصالات إيثرنت 10/100/1000 BaseT مع معالج سلسلة Event Master. يتم استخدام المنفذ لتشغيل واجهة الويب وللاتصال بجهاز خارجي.

موصِّل Ethernet متوافق مع:

• كبلات إيثرنت RJ-45 القياسية
• كبلات سلسلة Neutrik EtherCon®

لمعرفة تفاصيل السنون، راجع القسم المخصص للسنون في الملحق أ، “سنون الموصل القياسي”.

BNC لإدخال جهاز تزامن الإشارات (بالإدخال السالب)

يدعم إدخال جهاز تزامن الإشارات NTSC التناظري وحقل بلاك بورست لـ PAL، بالإضافة إلى إشارات المزامنة ثلاثية المستوى عالية الوضوح، لكل SMPTE 274M وSMPTE 296M. يمرر موصل الإدخال السلبي إشارة جهاز تزامن الإشارات إلى انتقال البيانات من الخادم لجهاز آخر من معالج سلسلة Event Master. سيستمر إخراج الإدخال في العمل حتى عند إيقاف تشغيل الجهاز. عندما يرسب الجهاز عبر جهاز تزامن الإشارات ويتم فقدان مصدر القفل، سيبدل إخراج الوحدة تلقائيًا إلى حالة "التشغيل الحر" دون أي "خلل فني" قابل للإدراك على جهاز عرض الإخراج. بينما الإدخال سالب يكون الإنهاء 75 أوم ضروريًا للتشغيل المستقر.

لمعرفة تفاصيل اتصالات جهاز تزامن الإشارات، راجع ملحق المواصفات.

بطاقات رابط التوسيع

عندما تتجاوز متطلبات الحدث سعة وحدة واحدة من حيث الإدخال أو الإخراج أو عدد الطبقات، يمكن ربط العديد من معالجات Event Master معًا من خلال بطاقات ارتباط التوسيع. يتم توصيل البطاقات بكبلات رابط التوسيع ثنائية الاتجاه وذات النطاق الترددي العالي والمزودة من Barco. كما تتوفر هذه الكبلات تجاريًا.

استنادًا إلى طراز معالج Event Master، يتم حجز فتحتين أو فتحة واحدة أو عدم وجود فتحات في الجانب الأيسر من اللوحة الخلفية لبطاقات ارتباط التوسيع.

لمزيد من التفاصيل حول إمكانيات التوسيع، راجع القسم “بطاقة ارتباط التوسيع”.

بطاقات VPU

تكون بطاقات VPU (وحدة معالجة الفيديو) في مركز سلسلة Event Master من المنتجات. يحدث تركيب الصورة وتأثيرات الطبقة والتحجيم جميعًا داخل هذه البطاقات. تدعم كل بطاقة متطلبات التحجيم لخط المنتج بتقنية التحجيم Athena الحائزة على جوائز بحالات دقة تصل إلى 4K. وبسبب قابلية إعادة البرمجة الخاصة بها سيتم تنفيذ أي إمكانيات لمعالجة فيديو مستقبلي في هذه البطاقات. تتضمن الإمكانيات الحالية:

• الدعم لتحجيم 2K، والرابط المزدوج و4K
• تكوين طبقة فوق الخلفيات التي لم يتم قياسها
• تأثيرات الطبقة، بما في ذلك الحدود والظلال
• تأثيرات التمييز
• تأثيرات الإطار الرئيسي

على وحدات E2 وE2 Jr.، لا يمكن الوصول إلى بطاقات VPU من خلال اللوحة الخلفية. على وحدات S3–4K وS3–4K Jr.، يتم الاحتفاظ بالفتحات 2 و3 لبطاقات VPU. لا يحتوي مربع توسيع EX على بطاقات VPU.

لمزيد من التفاصيل حول بطاقة VPU، راجع القسم “بطاقة VPU”.

بطاقات الإدخال

تدعم كل بطاقات الإدخال حالات الدقة بما يصل إلى 4K. تدعم قدرة معالجات Event Master ما يصل إلى 40 إدخالاً (E2 الجيل الثاني) وتستبعد في معظم الحالات الحاجة إلى وجود موجهات انتقال البيانات إلى الخادم أو أدوات التحجيم.

على معالج E2 (أو E2 Jr.)، يتم الاحتفاظ بالفتحات من 3 إلى 10 لبطاقات الإدخال. على معالج S3–4K (أو S3–4K Jr.)، يتم الاحتفاظ بالفتحات من 4 إلى 6 لبطاقات الإدخال. قد تحتفظ كلا الفتحتين من مربع توسيع EX ببطاقات الإدخال، ولكن إذا احتوت EX على بطاقة الإدخال والإخراج، يجب أن تنتقل بطاقات الإدخال إلى الفتحة 1.

توضح الأقسام التالية كل نوع للبطاقة بالتفصيل:

• “بطاقة إدخال SDI”
• “بطاقة إدخال DVI مزدوجة الارتباط”
• “بطاقة إدخال HDMI/DisplayPort”
• “بطاقة إدخال رباعية DisplayPort1.2”
• “بطاقة إدخال رباعية H2.0”
• “Tri-combo input card”

بطاقات الإخراجات

تدعم معالجات سلسلة Event Master بطاقات إخراج HDMI وSDI. تدعم كل بطاقات إخراج حالات الدقة بما يصل إلى 4K.

على معالج E2 (أو E2 Jr.)، يتم الاحتفاظ بالفتحات من 11 إلى 13 لبطاقات الإخراجات. على معالج S3–4K (أو S3–4K Jr.)، يتم الاحتفاظ بالفتحات من 7 و8 لبطاقات الإخراجات. قد تحتفظ كلا الفتحتين من مربع توسيع EX ببطاقات الإخراجات، ولكن إذا احتوت EX على بطاقة الإدخال والإخراج، يجب أن تنتقل بطاقات الإخراجات إلى الفتحة 2.

توضح الأقسام التالية كل نوع للبطاقة بالتفصيل:

• “DisplayPort1.2 quad output card”
• “بطاقة إخراج HDMI”
• “بطاقة إخراج رباعية H2.0”
• “بطاقة إخراج SDI”
• “Tri-combo output card”

بطاقة العارض المتعدد (MVR)

بطاقة العارض المتعدد مماثلة بشكل مادي لبطاقة إخراج HDMI، ولكن عند توصيلها في الفتحة الأخيرة يشغل كعارض متعدد (MVR)، لدعم إخراجَي (2) HD على بطاقة إخراج HDMI 1.4، أو أربعة إخراجات (4) HD على بطاقة إخراجات HDMI 2.0. بطاقة العارض المتعدد هي حل مراقبة مدمج بالكامل ومخصص يتيح لعدة أجهزة عرض ليتم عرضه معًا على شاشة مفردة. يمكن عرض ما يصل إلى 63 نافذة من نوافذ العارض المتعدد (المصادر أو الخلفيات أو الوجهات) عبر على إخراجَين (2): 63 نافذة للإدخالات و63 نافذة للإخراجات.

من قائمة العارض المتعدد في EM GUI يمكن للمستخدم إنشاء تخطيطات أو نصوص أو خلفيات أو حدود أو ألوان مخصصة للشاشات. يتضمن العارض المتعدد عدة إنذارات مثل مؤشرات "تجميد" و"فقدان الإشارة". لمزيد من التفاصيل حول ميزات العارض المتعدد، راجع القسم “قائمة العارض المتعدد (MVR)”.
