이벤트 마스터 E2 및 S3-4K 시리즈 프로세서의 후면 패널 그림은 이미지 4–5의 내용을 참조하십시오. 이벤트 마스터 E2 Jr. 및 S3-4K Jr. 시리즈 프로세서의 후면 패널 그림은 이미지 4–6의 내용을 참조하십시오. 이벤트 마스터 EX 프로세서의 후면 패널 그림은 이미지 4–7의 내용을 참조하십시오.

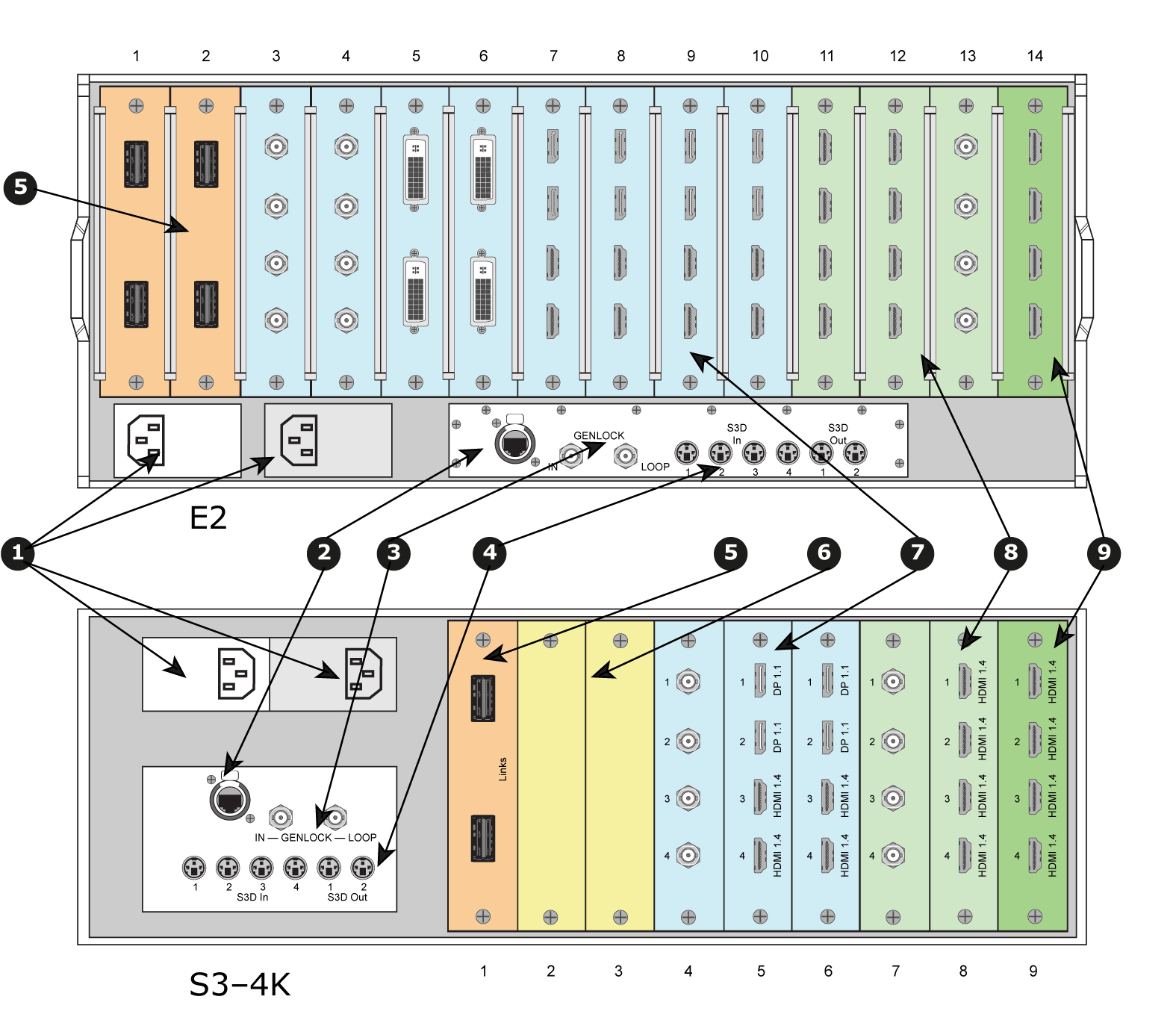

이미지 4–5E2 및 S3-4K 시리즈 후면 패널
1
AC 커넥터
2
10/100/1000 BaseT 이더넷 통신을 위한 RJ-45 커넥터
3
패시브 루프스루가 있는 젠록 입력 BNC
4
S3D 입출력 및 S3D 출력
5
확장 링크 카드
6
VPU 카드
7
입력 카드(HDMI/DP, SDI, DVI)
8
출력 카드(DVI, SDI)
9
MVR(Multiviewer) 카드(HDMI)

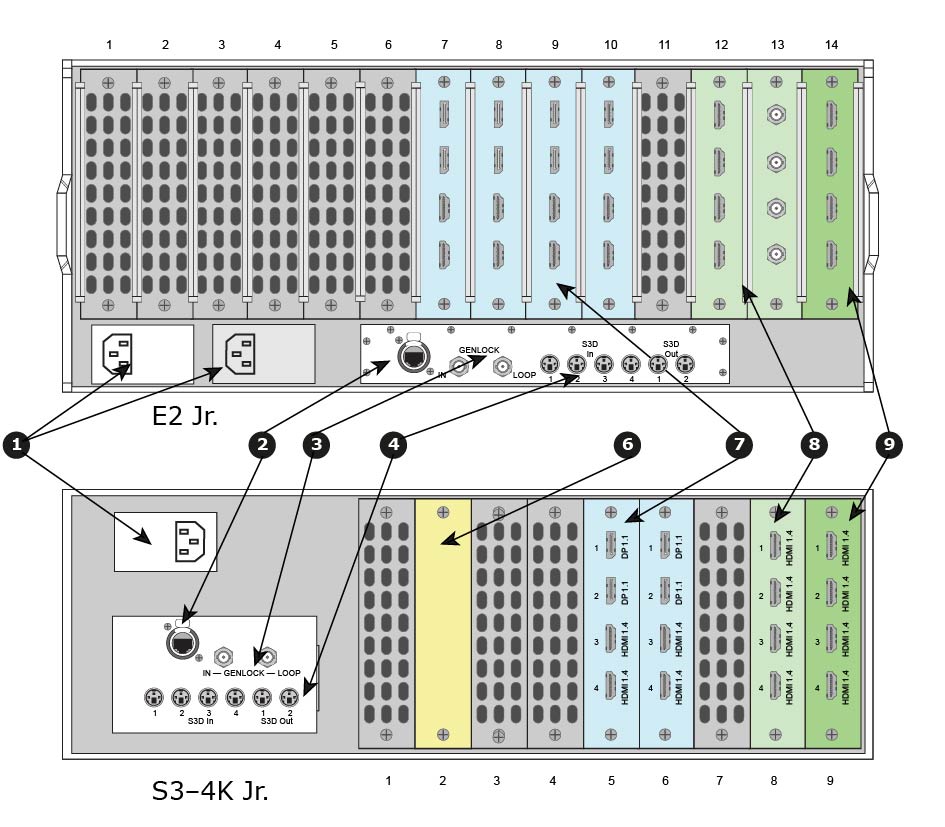

이미지 4–6E2 Jr. 및 S3-4K Jr. 시리즈 후면 패널
1
AC 커넥터
2
10/100/1000 BaseT 이더넷 통신을 위한 RJ-45 커넥터
3
패시브 루프스루가 있는 젠록 입력 BNC
4
S3D 입출력 및 S3D 출력
–
–
6
VPU 카드
7
입력 카드(HDMI/DP, SDI, DVI)
8
출력 카드(DVI, SDI)
9
MVR(Multiviewer) 카드(HDMI)
참고: S3-4K Jr.은 단일 전원 공급 장치와 함께 제공되며 이중 전원 공급 장치는 선택 사양입니다.

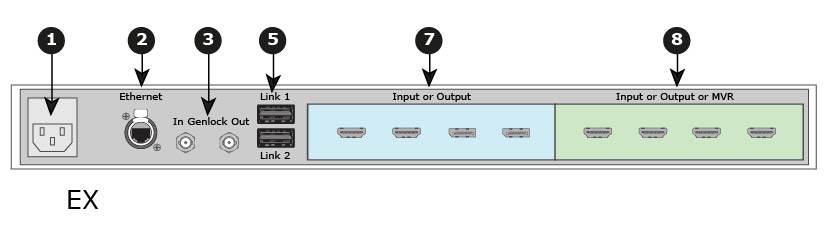

이미지 4–7EX 후면 패널
1
AC 커넥터
2
10/100/1000 BaseT 이더넷 통신을 위한 RJ-45 커넥터
3
젠록 BNC 입력 및 출력
–
–
5
확장 링크
–
–
7
입력 카드(HDMI/DP, SDI, DVI)
8
출력 카드(DVI, SDI)
8
MVR(Multiviewer) 카드(HDMI)
참고: 이미지 4–7의 EX 이미지는 예시일 뿐입니다. EX 확장 박스는 카드와 함께 배송되지 않으므로 카드를 별도로 구매해야 합니다.
이벤트 마스터 E2, E2 Jr. 및 S3-4K 시리즈 프로세서에는 두 개의 예비 전원 공급 장치가 장착되어 있습니다. 정상 작동 중에는 두 공급 장치가 부하를 동등하게 공유합니다. 한 공급 장치에 장애가 발생하면 보조 공급 장치가 전체 부하를 전달합니다. 제공된 전원 코드를 통해 이벤트 마스터 시리즈 프로세서를 시설의 AC 전원에 연결하기 위한 두 개의 AC 커넥터가 제공됩니다. S3-4K Jr에는 보조 전원 공급 장치가 옵션으로 제공됩니다.
입력 전원 사양: 100-240 VAC, 47-63Hz
각 전원 공급 장치에는 다음과 같은 상태 정보를 제공하는 3개의 LED 표시등이 있습니다.
DC 출력 전원 LED: 녹색이면 공급 장치가 유효한 DC 전원을 출력하고 있는 것입니다.
상태 LED: 주황색은 오류가 발생했음을 나타내는 경우입니다.
AC 입력 전원 LED: 녹색으로 표시되면 공급 장치가 유효한 AC 전원에 연결되었음을 나타냅니다.
따라서 정상 작동 조건에서는 입력 AC 및 출력 DC LED가 녹색으로 바뀝니다.
참고: E2 모델에는 전원 공급 장치가 거꾸로 설치되므로 실크스크린 표시도 거꾸로 표시됩니다. S3 모델의 전원 공급 장치는 실크스크린 표시를 읽을 수 있도록 올바른 방향으로 설치됩니다.
이더넷 포트
이벤트 마스터 시리즈 프로세서와의 10/100/1000 BaseT 이더넷 통신을 위한 RJ-45 커넥터 1개가 제공됩니다. 이 포트는 웹 인터페이스를 실행하고 외부 장치에 연결하는 데 사용됩니다.
이더넷 커넥터는 다음과 호환됩니다.
표준 RJ-45 이더넷 케이블
뉴트릭 이더콘® 시리즈 케이블
핀아웃에 대한 자세한 내용은 부록 A “표준 커넥터 핀아웃”의 핀아웃 전용 섹션을 참조하십시오.
젠록 입력 BNC(패시브 루프스루 포함)
젠록 입력은 SMPTE 274M 및 SMPTE 296M에 따라 아날로그 NTSC 및 PAL 블랙버스트는 물론 HD 트라이레벨 싱크 신호를 지원합니다. 패시브 루프스루 커넥터는 젠록 신호를 이벤트 마스터 시리즈 프로세서의 다운스트림에 있는 다른 장치로 전달합니다. 루프스루 출력은 장치가 꺼져 있어도 계속 작동합니다. 장치가 젠록되고 잠금 소스가 손실되면 출력 디스플레이 장치에서 눈에 띄는 "결함" 없이 장치의 출력이 자동으로 "자유 실행" 상태로 전환됩니다. 루프스루는 수동적이므로 안정적인 작동을 위해서는 75Ohm 터미네이션이 필요합니다.
젠록 연결에 대한 자세한 내용은 사양 부록을 참조하십시오.
확장 링크 카드
이벤트 요구 사항이 입력, 출력 또는 레이어 수 측면에서 단일 장치의 용량을 초과하는 경우 확장 링크 카드를 통해 여러 이벤트 마스터 프로세서를 서로 연결할 수 있습니다. 카드는 Barco에서 제공하는 고대역폭의 양방향 확장 링크 케이블로 연결됩니다. 이 케이블은 시판용으로도 구입할 수 있습니다.
이벤트 마스터 프로세서 모델에 따라 후면 패널 왼쪽에 확장 링크 카드용 슬롯이 2개, 1개 또는 전혀 예약되어 있지 않습니다.
VPU(비디오 처리 장치) 카드는 이벤트 마스터 시리즈 제품의 핵심입니다. 모든 스케일링, 레이어 효과 및 이미지 합성은 이 카드 내에서 이루어집니다. 각 카드는 수상 경력에 빛나는 Athena 스케일링 기술을 통해 최대 4K 해상도의 제품군에 대한 스케일링 요구 사항을 지원합니다. 재프로그래밍이 가능하기 때문에 향후 모든 비디오 처리 기능이 이 카드에 구현될 예정입니다. 현재 기능에는 다음이 포함됩니다.
2K, 듀얼 링크 및 4K 배율 지원
크기가 조정되지 않은 배경 위에 레이어 합성
레이어 효과(테두리 및 그림자 포함)
키잉 효과
키 프레임 효과
E2 및 E2 Jr. 장치에서는 후면 패널을 통해 VPU 카드에 액세스할 수 없습니다. S3-4K 및 S3-4K Jr. 장치의 경우 슬롯 2와 3은 VPU 카드용으로 예약되어 있습니다. EX 확장 박스에는 VPU 카드가 없습니다.
각 입력 카드는 최대 4K의 해상도를 지원합니다. 이벤트 마스터 프로세서가 최대 40개의 입력(E2 Gen 2)을 지원할 수 있으므로 대부분의 경우 업스트림 라우터나 스케일러를 사용할 필요가 없습니다.
E2(또는 E2 Jr.) 프로세서에서 슬롯 3~10은 입력 카드용으로 예약되어 있습니다. S3-4K(또는 S3-4K Jr.) 프로세서에서는 슬롯 4~6이 입력 카드용으로 사용됩니다. EX 확장 박스의 두 슬롯 모두 입력 카드를 담을 수 있지만, EX에 입력 카드와 출력 카드가 모두 있는 경우 입력 카드는 슬롯 1에 들어가야 합니다.
이벤트 마스터 시리즈 프로세서는 HDMI 및 SDI 출력 카드를 지원합니다. 각 출력 카드는 최대 4K의 해상도를 지원합니다.
E2(또는 E2 Jr.) 프로세서에서 슬롯 11~13은 출력 카드용으로 사용됩니다. S3-4K(또는 S3-4K Jr.) 프로세서에서는 슬롯 7과 8이 출력 카드용으로 사용됩니다. EX 확장 박스의 두 슬롯 모두 출력 카드를 담을 수 있지만 EX에 입력 카드와 출력 카드가 모두 있는 경우 출력 카드는 슬롯 2에 들어가야 합니다.
MVR(Multiviewer) 카드는 HDMI 출력 카드와 물리적으로 동일하지만 마지막 슬롯에 꽂으면 MVR(Multiviewer)(MVR)로 작동하여 HDMI 1.4 출력 카드의 HD 출력 2개 또는 HDMI 2.0 출력 카드의 HD 출력 4개 중 하나를 지원합니다. MVR(Multiviewer) 카드는 단일 디스플레이에 여러 디스플레이를 함께 표시할 수 있는 완전 통합 전용 모니터링 솔루션입니다. 최대 63개의 MVR 창(소스, 배경 또는 대상)을 2개의 출력(입력의 경우 63개 창, 출력의 경우 63개 창)에 표시할 수 있습니다.
EM GUI의 MVR(Multiviewer) 메뉴에서 사용자는 모니터용 사용자 정의 레이아웃, 텍스트, 배경, 테두리 또는 색상을 만들 수 있습니다. MVR에는 정지 및 신호 손실 표시기와 같은 여러 알람이 포함되어 있습니다. MVR(Multiviewer) 기능에 대한 자세한 내용은 “MVR(Multiviewer) 메뉴” 섹션을 참조하십시오.
