4.2 后面板
关于后面板
请参见 图像 4–5，了解 Event Master E2 和 S3-4K 系列处理器后面板图解。请参见 图像 4–6，了解 Event Master E2 Jr. 和 S3-4K Jr. 系列处理器后面板图解。请参见 图像 4–7，了解 Event Master EX 处理器后面板图解。

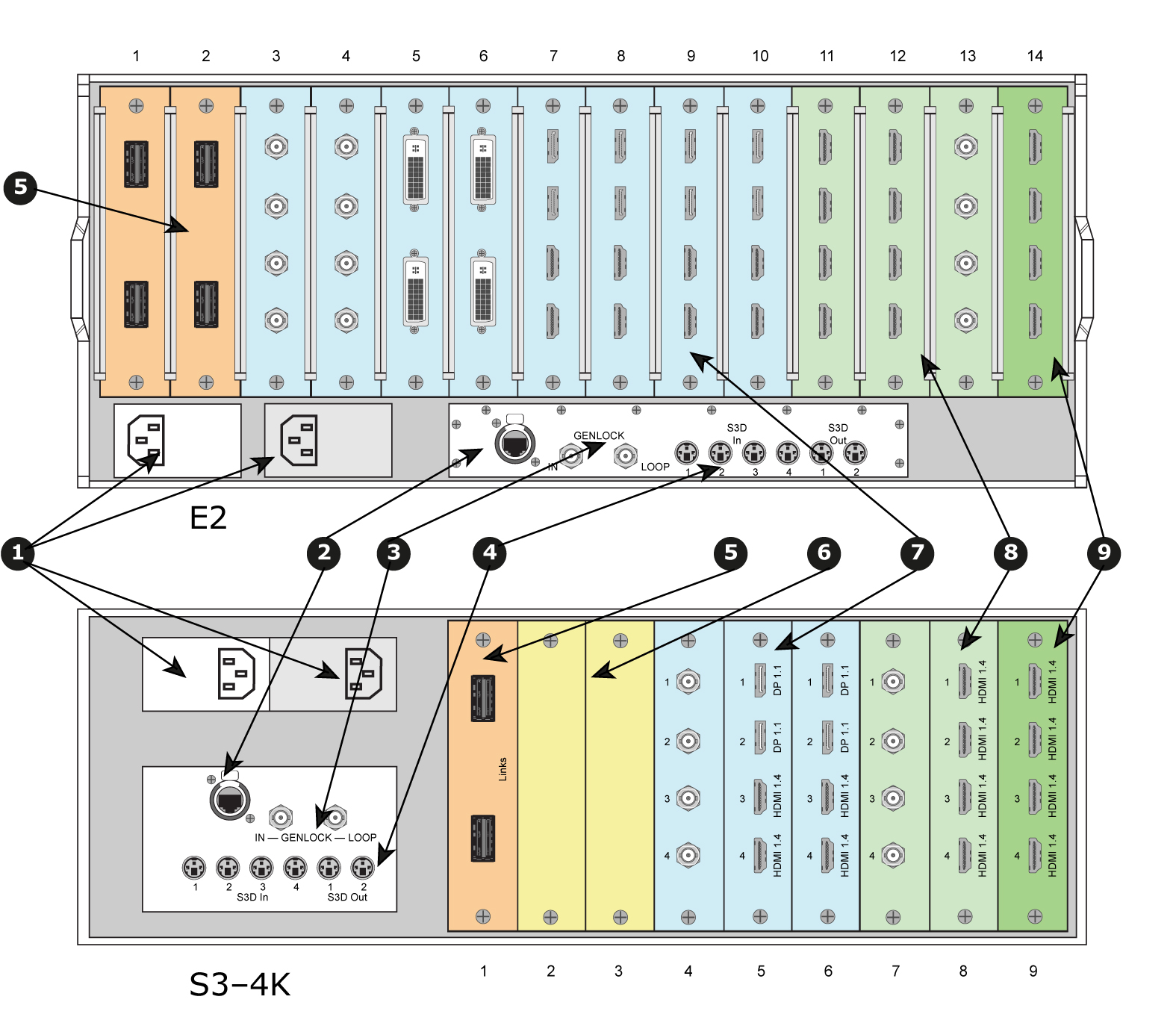

图像 4–5 E2 和 S3-4K 系列后面板- 1
- 交流连接器
- 2
- 用于 10/100/1000 BaseT 以太网通信的 RJ-45 连接器
- 3
- 被动环通的同步锁相输入 BNC
- 4
- S3D 输入和 S3D 输出
- 5
- 扩展链接卡
- 6
- VPU 卡
- 7
- 输入卡（HDMI/DP、SDI、DVI）
- 8
- 输出卡（DVI、SDI）
- 9
- 多画面卡 (HDMI)

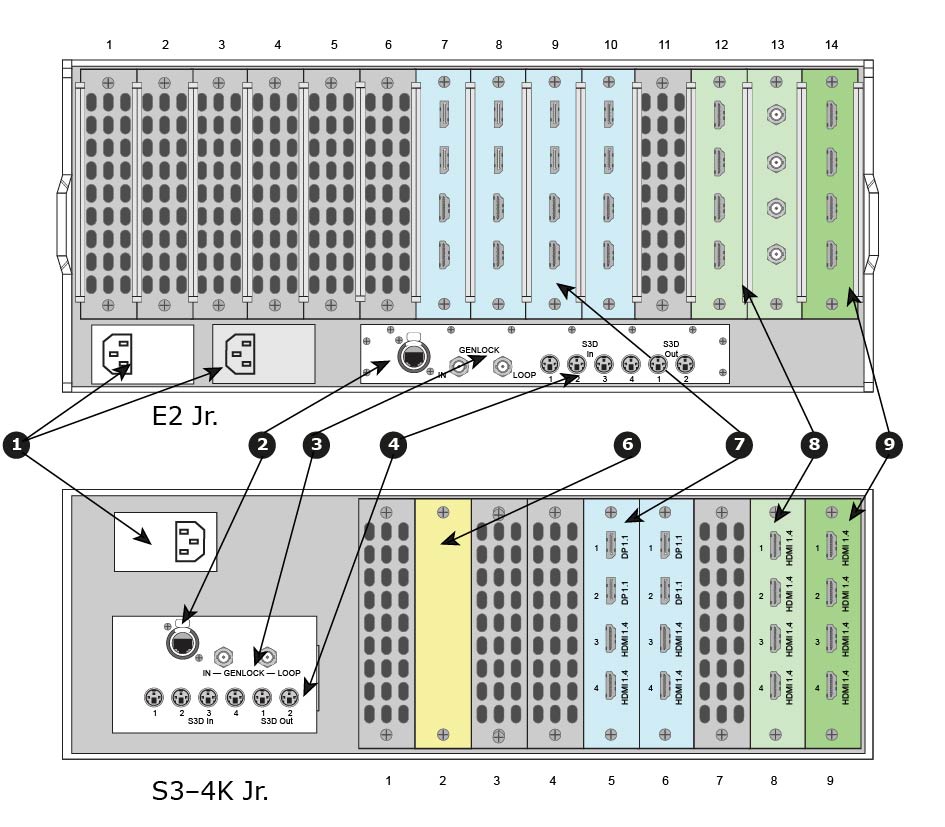

图像 4–6 E2 Jr. 和 S3-4K Jr. 系列后面板- 1
- 交流连接器
- 2
- 用于 10/100/1000 BaseT 以太网通信的 RJ-45 连接器
- 3
- 被动环通的同步锁相输入 BNC
- 4
- S3D 输入和 S3D 输出
- –
- –
- 6
- VPU 卡
- 7
- 输入卡（HDMI/DP、SDI、DVI）
- 8
- 输出卡（DVI、SDI）
- 9
- 多画面卡 (HDMI)
备注： S3-4K Jr. 配备单电源；可选择冗余电源。

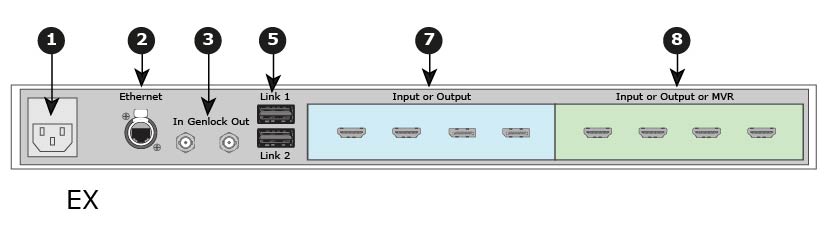

图像 4–7 EX 后面板- 1
- AC 连接器
- 2
- 用于 10/100/1000 BaseT 以太网通信的 RJ-45 连接器
- 3
- 同步锁相 BNC 输入和输出
- –
- –
- 5
- 扩展链接
- –
- –
- 7
- 输入卡（HDMI/DP、SDI、DVI）
- 8
- 输出卡（DVI、SDI）
- 8
- 多画面卡 (HDMI)
备注： 图像 4–7 中的 EX 图像仅用作示例。EX 扩展卡并不随附提供卡片；卡片需另行购买。
表 4–1 Event Master 后面板连接对比| | 描述 | E2 | E2 Jr. | S3-4K | S3-4K Jr. | EX |
| 1 | 交流连接器 | 2 | 2 | 2 | 1 | 1 |
| 2 | 用于 10/100 BaseT 以太网通信的 RJ-45 连接器 | 1 | 1 | 1 | 1 | 1 |
| 3 | 被动环通的同步锁相输入 BNC | 2 | 2 | 2 | 2 | NA[4] |
| 4 | S3D 输入和 S3D 输出 | 4 路输入，2 路输出 | 4 路输入，2 路输出 | 4 路输入，2 路输出 | 4 路输入，2 路输出 | NA |
| 5 | 扩展链接卡 | 2 | NA[5] | 1 | NA[5] | NA[6] |
| 6 | VPU 卡 | 8[7] | 4[7] | 2 | 1 | NA |
| 7 | 输入卡 | 8 | 4 | 3 | 2 | ≤ 2[8] |
| 8 | 输出卡 | 4 | 3 | 3 | 2 | ≤ 2[8] |
| 9 | 多画面卡 | 1 | 1 | 1 | 1 | NA |
交流连接器
Event Master E2、E2 Jr 和 S3-4K 系列处理器配备两个冗余电源。在正常运行期间，负载由两个电源平均共享。如果一个电源发生故障，则第二个电源承载整个负载。提供两个交流连接器，通过提供的电源线将 Event Master 系列处理器连接到您工厂的交流电源。在 S3-4K Jr 上，第二个电源是可选的。
输入功率规格：100-240 VAC，47-63 Hz
每个电源上有 3 个 LED 指示灯，提供如下状态信息：
- 直流输出电源 LED 指示灯：绿色时，电源输出有效的直流电源。
- 状态 LED 指示灯：琥珀色表示出现错误。
- 交流输入电源 LED 指示灯：绿色表示电源已连接到有效的交流电源。
因此，在正常操作条件下，输入交流和输出直流 LED 指示灯将变为绿色。
备注： 请注意，电源在 E2 型号中是倒置安装的，因此丝印标记也会颠倒显示。S3 型号中的电源安装方向正确，可以读取丝印标记。
以太网端口
提供一个 RJ-45 连接器，用于与 Event Master 系列处理器进行 10/100/1000 BaseT 以太网通信。该端口用于运行 Web 界面和连接到外部设备。
以太网连接器可与以下线缆兼容：
- 标准 RJ-45 以太网线缆
- Neutrik EtherCon® 系列线缆
有关引脚的详细信息，请参阅附录 A“标准连接器引脚”中的引脚部分。
同步锁相输入 BNC（被动环通）。
根据 SMPTE 274M 和 SMPTE 296M，同步锁相输入支持模拟 NTSC 和 PAL Blackburst 以及 HD 三级同步信号。被动环通连接器将同步锁相信号传递到 Event Master 系列处理器下游的另一台设备。即使设备关闭，环通输出也将继续运行。如果设备已同步锁相并且锁定源丢失，设备的输出将自动切换到“自由运行”状态，而输出显示设备上没有任何可辨别的“故障”。由于环通是被动的，因此为了稳定运行，需要 75 欧姆的末端。
有关同步锁相的详细信息，请参考规格附录。
扩展链接卡
当活动要求的输入、输出或图层数量超过单个设备的容量时，可以通过扩展链接卡将多个活动主处理器链接在一起。这些卡与 Barco 提供的高带宽双向扩展链接电缆相连。这些线缆可供商用。
后面板左侧为扩展链接卡预留了两个插槽、一个插槽或没有插槽，具体取决于 Event Master 处理器型号。
有关多扩展功能的更多详情，请参考“扩展链接卡”小节。
VPU 卡
VPU（视频处理单元）卡是 Event Master 系列产品的核心。所有缩放、图层效果和图像合成都在这些卡片中进行。每张卡都采用屡获殊荣的 Athena 缩放技术，支持产品线的扩展要求，提供高达 4K 的分辨率。由于可重制作，实现任何未来的视频处理能力都将在这些卡中实施。当前功能包括：
- 支持 2K、双链路和 4K 缩放
- 在未缩放的背景上合成图层
- 图层效果，包括边框和阴影
- 键控效果
- 关键帧效果
在 E2 和 E2 Jr. 设备上，VPU 卡无法通过后面板进入。在 S3-4K 和 S3-4K Jr. 设备上，插槽 2 和 3 将为 VPU 卡预留。EX 扩展箱没有 VPU 卡。
有关 VPU 卡的更多详情，请参考“VPU 卡”小节。
输入卡
每个输入卡最多支持 4K 分辨率。Event Master 处理器支持最多 40 个输入 (E2 Gen 2)，在大多数情况下，免去了对上游路由器或定标器的需求。
在 E2 （或 E2 Jr.）处理器上，插槽 3 到 10 是为输入卡预留的。在 S3-4K（或 S3-4K Jr.）处理器上，插槽 4 到 6 是为输入卡预留的。EX 扩展箱的两个插槽都可以容纳输入卡，但如果 EX 同时具有输入卡和输出卡，则输入卡应插入插槽 1。
以下部分详细描述了各类卡片：
输出卡
Event Master 系列处理器支持 HDMI 和 SDI 输出卡。每个输出卡最多支持 4K 分辨率。
在 E2 （或 E2 Jr.）处理器上，插槽 11 到 13 是为输出卡预留的。在 S3-4K（或 S3-4K Jr.）处理器上，插槽 7 和 8 是为输出卡预留的。EX 扩展箱的两个插槽都可以容纳输出卡，但如果 EX 同时具有输入卡和输出卡，则输出卡应插入插槽 2。
以下部分详细描述了各类卡片：
多画面 (MVR) 卡
多画面卡在物理上与 HDMI 输出卡完全相同，但是当它插入最后一个插槽时，它可以作为多画面 (MVR) 运行，支持 HDMI 1.4 输出卡上的两 (2) 个高清输出，或 HDMI 2.0 输出卡上的四 (4) 个高清输出。多画面卡是一种完全集成的专用监控解决方案，允许在一个显示器上同时显示多个画面。最多可以在两 (2) 个输出上显示 63 个 MVR 窗口（源、背景或目标）：63 个输入窗口和 63 个输出窗口。
在 EM GUI 的“多画面”菜单中，用户可以为显示器创建自定义布局、文本、背景、边框或颜色。MVR 包括多个警报，比如锁定和信号丢失指示灯。有关多画面功能的更多详情，请参阅““多画面”(MVR) 菜单”一节。
